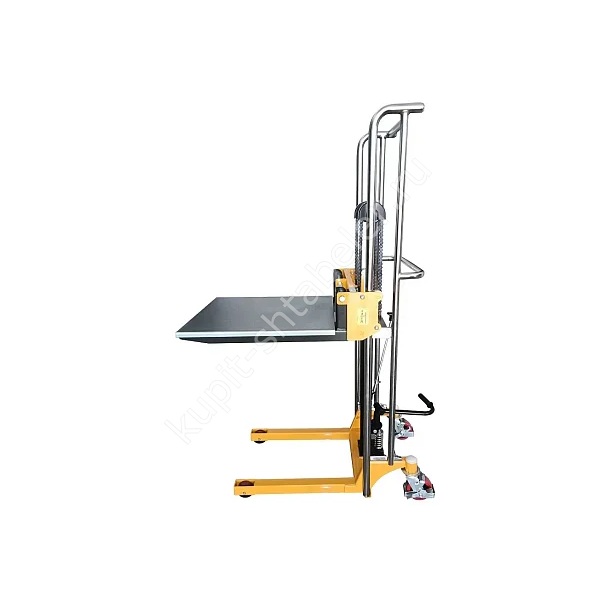

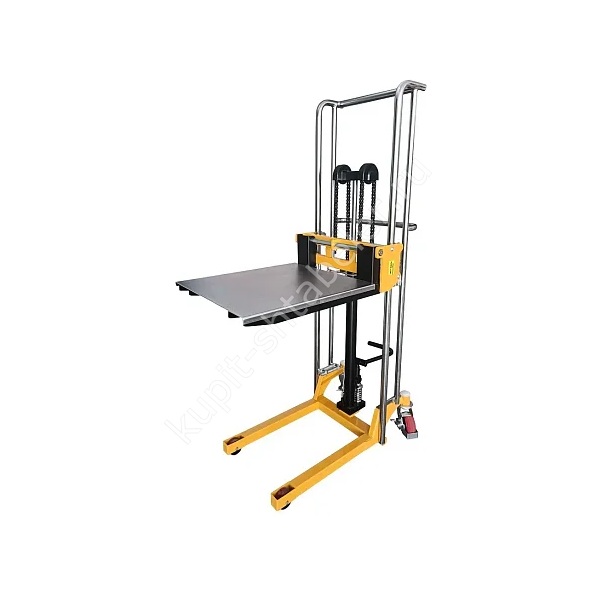

Фото серии
О модели
PS400-1500: точная модификация
JHLIFT PS400-1500 предназначен для подъёма тары и оборудования на платформе до 1500 мм. Эта карточка относится только к артикулу PS043927: грузоподъёмность 400 кг и высота подъёма 1500 мм взяты из точной таблицы поставщика. Параметры соседних исполнений серии сюда не перенесены. Подъём 1500 мм требует заранее проверить верхний габарит и свободное место над грузом, особенно рядом с полками и светильниками.
Высота мачты и свободный проём
Для маршрута нужны два вертикальных размера: 1760 мм со сложенной мачтой и 1760 мм после подъёма. Низкий дверной проём может ограничить перемещение, а потолочная коммуникация мешает уже в рабочей зоне. Замер делают в самой низкой точке, не по строительному плану помещения. В листе замеров для PS043927 отдельно записывают мачту 1760/1760 мм и основание 1120 x 590 мм. Так значения не смешиваются с соседней модификацией.
Рабочий орган и положение груза
Рабочая платформа имеет размер 650x580 мм. Вилы длиной 650 мм и шириной 550 мм поддерживают платформу, поэтому груз размещают внутри её контура и ближе к центру нагрузки 330 мм. Минимальная высота подъёма равна 90 мм. Перед работой проверяют, что тара стоит устойчиво и не перекрывает обзор оператору.
Размеры и место для разворота
Общая длина машины 1120 мм, ширина 590 мм, радиус поворота 837,24 мм. Эти данные переносят на план склада вместе с контуром груза. Для поворота нужен запас у стоек и ограждений; ширина корпуса сама по себе не показывает требуемый рабочий коридор.
Перемещение, колёса и покрытие пола
Подъём и перемещение выполняются вручную. Это означает, что фактическое усилие зависит от массы груза, состояния колёс и пола. Полиуретановые ролики Ø76x30 и рулевые колёса Ø125x50 рассчитаны на ровное твёрдое покрытие. Клиренс 27,5 мм не предназначен для порогов, выбоин и строительного мусора.
Основные данные этой версии
- грузоподъёмность: 400 кг;
- высота подъёма: 1500 мм;
- длина и ширина машины: 1120 x 590 мм;
- радиус поворота: 837,24 мм;
- масса техники: 91 кг.
Что сообщить при подборе
Для подбора нужны фактическая масса груза, высота яруса, размеры поддона и свободный коридор на повороте. Если техника заезжает на рампу, в лифт или кузов, фиксируют допустимую нагрузку основания. Артикул и высоту мачты записывают полностью, чтобы не заменить исполнение при заказе.
Проверка при получении
Перед вводом в работу сверяют артикул PS043927, серийный номер, геометрию вил и комплект документов. Механизмы проходят холостой цикл, затем испытание с допустимой контрольной нагрузкой. Если мачта движется рывками или колёса повреждены, технику не отправляют в смену до устранения причины.
Вес и обслуживание
Штабелёр весит 91 кг без поднимаемого груза. Этот вес учитывают при перевозке и работе на ограниченном настиле. Сервисный журнал начинают с первого дня: отмечают осмотры, повреждения колёс и работы с гидравликой. Регламент определяют по инструкции к точной модели и фактической интенсивности.
Ограничения при работе
Рабочую массу груза нельзя определять на глаз, особенно для плотных деталей и оборудования в коробе. Поддон с трещинами или отсутствующей доской меняют до перемещения. Вилы вводят полностью и поднимают груз только после устойчивой установки. Если обзор закрыт, маршрут освобождают заранее и привлекают сигнальщика по правилам предприятия.
Как зафиксировать исполнение в заказе
Коммерческий запрос должен содержать JHLIFT PS400-1500, код PS043927 и требуемую высоту 1500 мм. Грузоподъёмность 400 кг сверяют с рабочим грузом до оплаты. Текущая цена выводится динамически, без зашитой в описание суммы, поэтому карточка остаётся согласованной после обновления прайса.
