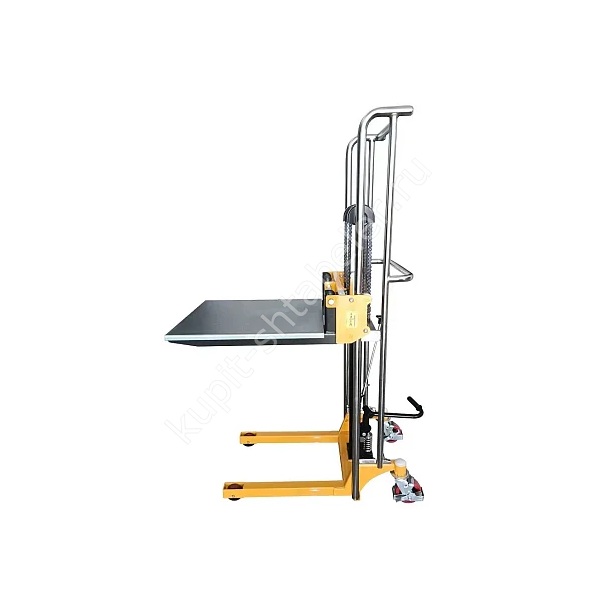

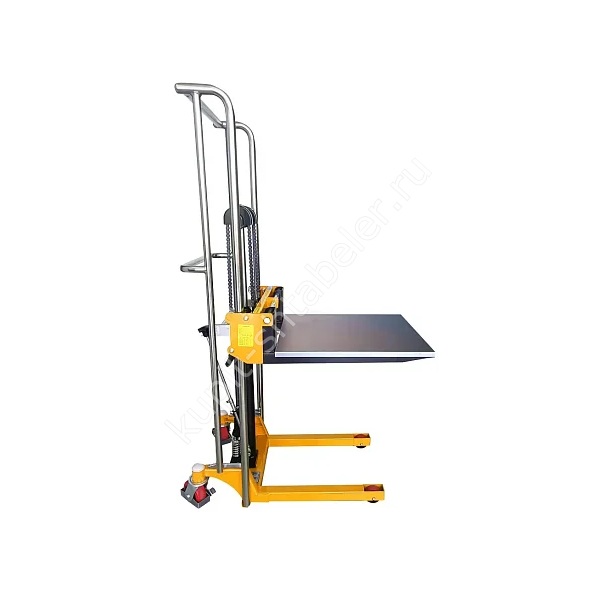

Фото серии
О модели
PS400-1700: точная модификация
Модель JHLIFT PS400-1700 используют для подачи грузов массой до 400 кг на высоту до 1700 мм. В исполнении PS043928 источник указывает 400 кг грузоподъёмности и подъём до 1700 мм. Даже внешне похожие версии отличаются мачтой, массой и рабочими размерами, поэтому артикул сохраняют в заявке и счёте. Это самая высокая выбранная версия PS400; дополнительные 200 мм важны только там, где они действительно нужны по технологической карте.
Высота мачты и свободный проём
Сложенная мачта имеет высоту 1960 мм, выдвинутая достигает 1960 мм. Эти значения нельзя сводить к одной цифре. Проходимость проверяют по сложенной технике, а безопасность подъёма по полному габариту вместе с грузом и необходимым свободным пространством сверху. В листе замеров для PS043928 отдельно записывают мачту 1960/1960 мм и основание 1120 x 590 мм. Так значения не смешиваются с соседней модификацией.
Рабочий орган и положение груза
Рабочая платформа имеет размер 650x580 мм. Вилы длиной 650 мм и шириной 550 мм поддерживают платформу, поэтому груз размещают внутри её контура и ближе к центру нагрузки 330 мм. Минимальная высота подъёма равна 90 мм. Перед работой проверяют, что тара стоит устойчиво и не перекрывает обзор оператору.
Размеры и место для разворота
Для предварительной разметки используют длину 1120 мм, ширину 590 мм и радиус разворота 837,24 мм. На полу отмечают не только корпус, но и край груза. Колонны, отбойники и открытые двери уменьшают полезную ширину сильнее, чем кажется по плану.
Перемещение, колёса и покрытие пола
Подъём и перемещение выполняются вручную. Это означает, что фактическое усилие зависит от массы груза, состояния колёс и пола. Полиуретановые ролики Ø76x30 и рулевые колёса Ø125x50 рассчитаны на ровное твёрдое покрытие. Клиренс 27,5 мм не предназначен для порогов, выбоин и строительного мусора.
Основные данные этой версии
- грузоподъёмность: 400 кг;
- высота подъёма: 1700 мм;
- длина и ширина машины: 1120 x 590 мм;
- радиус поворота: 837,24 мм;
- масса техники: 98 кг.
Что сообщить при подборе
Для подбора нужны фактическая масса груза, высота яруса, размеры поддона и свободный коридор на повороте. Если техника заезжает на рампу, в лифт или кузов, фиксируют допустимую нагрузку основания. Артикул и высоту мачты записывают полностью, чтобы не заменить исполнение при заказе.
Проверка при получении
Приёмка начинается с маркировки PS043928. Работник измеряет вилы и сложенную мачту, проверяет колёса, рукоять, тормоз и плавность подъёма. Пробную палету берут с известной массой и исправным основанием. Совпадение цвета и общего названия серии не заменяет проверку таблички.
Вес и обслуживание
Вес техники составляет 98 кг. Для перевозки выбирают крепления и грузоподъёмность транспорта с учётом этого значения. В рабочем осмотре проверяют вилы, мачту, цепи, ролики и отсутствие утечек. Чистый пол и своевременная замена изношенных колёс влияют на управляемость сильнее косметического состояния корпуса.
Ограничения при работе
Перед каждым подъёмом оценивают массу, положение центра тяжести и состояние поддона. Груз не удерживают руками во время движения мачты. Люди не должны находиться под вилами или на траектории опускания. На уклоне и у края площадки ручной штабелёр требует отдельной оценки риска; паспортная грузоподъёмность не подтверждает безопасность такого маршрута.
Как зафиксировать исполнение в заказе
Коммерческий запрос должен содержать JHLIFT PS400-1700, код PS043928 и требуемую высоту 1700 мм. Грузоподъёмность 400 кг сверяют с рабочим грузом до оплаты. Текущая цена выводится динамически, без зашитой в описание суммы, поэтому карточка остаётся согласованной после обновления прайса.
