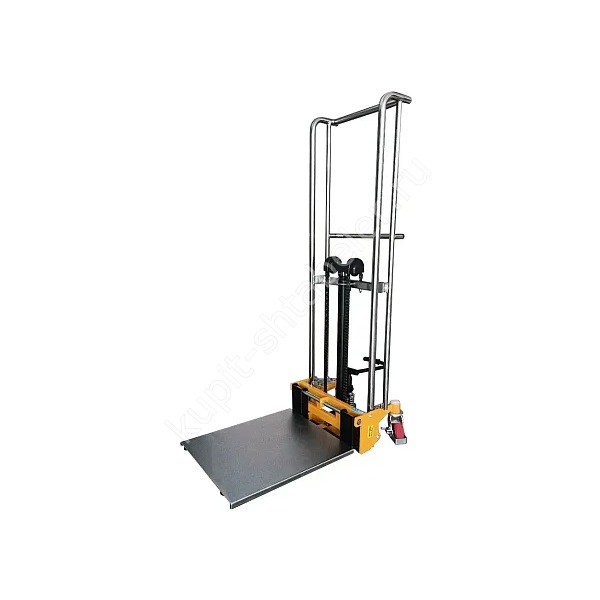

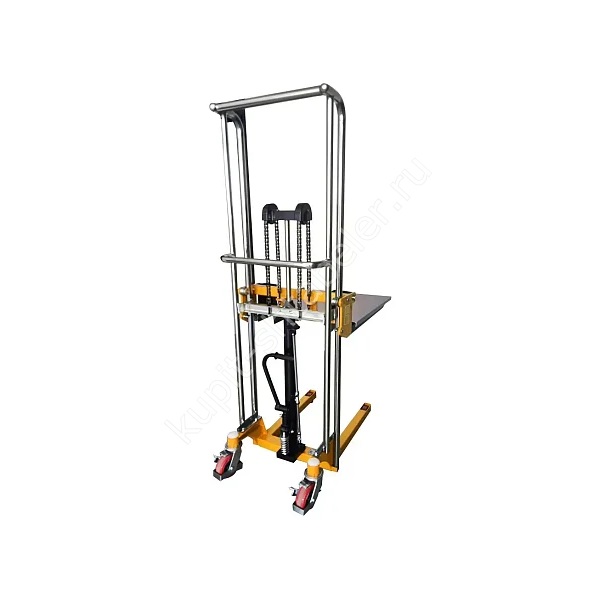

Фото серии
О модели
PS400-850: точная модификация
JHLIFT PS400-850 предназначен для подъёма коробов, оснастки и деталей на рабочую высоту до 850 мм. Эта карточка относится только к артикулу PS043924: грузоподъёмность 400 кг и высота подъёма 850 мм взяты из точной таблицы поставщика. Параметры соседних исполнений серии сюда не перенесены. Самая низкая версия серии подходит для операций у стола или станка, где высокая стойка только мешала бы обзору.
Высота мачты и свободный проём
Для маршрута нужны два вертикальных размера: 1110 мм со сложенной мачтой и 1110 мм после подъёма. Низкий дверной проём может ограничить перемещение, а потолочная коммуникация мешает уже в рабочей зоне. Замер делают в самой низкой точке, не по строительному плану помещения. В листе замеров для PS043924 отдельно записывают мачту 1110/1110 мм и основание 1120 x 590 мм. Так значения не смешиваются с соседней модификацией.
Рабочий орган и положение груза
Рабочая платформа имеет размер 650x580 мм. Вилы длиной 650 мм и шириной 550 мм поддерживают платформу, поэтому груз размещают внутри её контура и ближе к центру нагрузки 330 мм. Минимальная высота подъёма равна 90 мм. Перед работой проверяют, что тара стоит устойчиво и не перекрывает обзор оператору.
Размеры и место для разворота
Для предварительной разметки используют длину 1120 мм, ширину 590 мм и радиус разворота 837,24 мм. На полу отмечают не только корпус, но и край груза. Колонны, отбойники и открытые двери уменьшают полезную ширину сильнее, чем кажется по плану.
Перемещение, колёса и покрытие пола
Подъём и перемещение выполняются вручную. Это означает, что фактическое усилие зависит от массы груза, состояния колёс и пола. Полиуретановые ролики Ø76x30 и рулевые колёса Ø125x50 рассчитаны на ровное твёрдое покрытие. Клиренс 27,5 мм не предназначен для порогов, выбоин и строительного мусора.
Основные данные этой версии
- грузоподъёмность: 400 кг;
- высота подъёма: 850 мм;
- длина и ширина машины: 1120 x 590 мм;
- радиус поворота: 837,24 мм;
- масса техники: 80 кг.
Что сообщить при подборе
Менеджеру передают массу самого тяжёлого груза, высоту точки установки, размеры основания и минимальные проёмы на маршруте. Для ручной техники полезно указать длину смены и число операций. Эти данные позволяют проверить, подходит ли выбранная конфигурация, или нужна другая высота, грузоподъёмность либо тип привода.
Проверка при получении
На объекте находят обозначение PS043924, сравнивают его со счётом и таблицей характеристик. Без груза проверяют ход мачты, фиксацию, колёса и отсутствие подтеков. После этого проводят один безопасный цикл с контрольной тарой. Результат осмотра сохраняют в акте ввода.
Вес и обслуживание
Собственная масса машины равна 80 кг. Вместе с грузом она определяет нагрузку на перекрытие и погрузочную площадку. Перед сменой оператор осматривает ролики, вилы, крепёж и гидравлические соединения. Обнаруженный люфт или подтек устраняют до работы, а не во время планового ремонта.
Ограничения при работе
Номинальную грузоподъёмность применяют только при штатном центре нагрузки и исправной таре. Запрещено компенсировать перекос человеком, вставать под поднятый груз или перевозить людей на вилах и платформе. Если масса неизвестна, её определяют до подъёма. Оператор работает на скорости, при которой может остановить технику до стойки, стены или края рампы.
Как зафиксировать исполнение в заказе
Коммерческий запрос должен содержать JHLIFT PS400-850, код PS043924 и требуемую высоту 850 мм. Грузоподъёмность 400 кг сверяют с рабочим грузом до оплаты. Текущая цена выводится динамически, без зашитой в описание суммы, поэтому карточка остаётся согласованной после обновления прайса.
