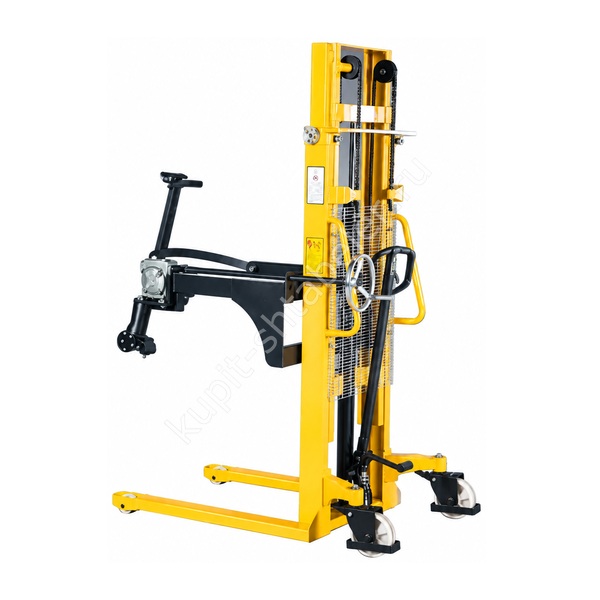

Точная версия JHLIFT WDS500-1600
Артикул PS043850 идентифицирует JHLIFT WDS500-1600. Его заявленная нагрузка составляет 500 кг, высота подъёма 1600 мм. Подбор начинают с груза и маршрута, а не с внешнего сходства с другими машинами JHLIFT.
Нагрузка и центр тяжести
Номинальная грузоподъёмность не означает одинаковую нагрузку во всём диапазоне мачты. Для JHLIFT WDS500-1600 записано 500 кг, а остаточная нагрузка требует подтверждения. В заявке указывают массу, глубину и положение центра тяжести груза.
Мачта и рабочая высота
Мачту сверяют одновременно с самой низкой точкой маршрута и верхней рабочей зоной. Для этой записи подтверждён подъём 1600 мм, транспортный габарит 2020 мм. Запас по потолку задают отдельно.
Габариты и маневрирование
Габариты по источнику: длина 1200 мм, ширина 920 мм, радиус поворота 1200 мм. Для схемы движения добавляют груз, рабочий зазор, защиту стоек и пространство оператора. Паспортный радиус не является готовой шириной коридора.
Совместимость с грузом
Совместимость проверяют по фактическому основанию груза. Закрытое дно, нестандартные карманы, выступающая упаковка и смещённый центр обсуждаются до заказа, поскольку они меняют устойчивость и остаточную нагрузку.
Батарея и зарядка
Энергосистема указана как не зафиксирована в карточке. Тип батареи, зарядное устройство и электрическую сеть подтверждают одним комплектом. График смены считают по числу циклов, высоте и длине маршрута; одинаковое напряжение не делает разные технологии взаимозаменяемыми.
Колёса и покрытие пола
Колёса или ролики выполнены из материала «нейлон». Машина рассчитана на ровное твёрдое покрытие. Порог, выбоина, стык плит или упаковочная лента ухудшают устойчивость и торможение; маршрут осматривают до начала смены.
Скорость и рабочий цикл
Производительность оценивают по полному рабочему циклу. В расчёт входят подход, точное позиционирование, подъём, установка и обратный ход. У людей, дверей и пересечений скорость ограничивают правила объекта.
Особенности артикула PS043850
WDS500-1600 рассчитан на железную бочку 900x580 мм и зажим диаметром 600 мм. Эти размеры важнее общего слова «бочка»: неподходящую тару нельзя удерживать за счёт чрезмерного усилия зажима. Перед первым подъёмом проверяют замок захвата и пробуют поворот на малой высоте.
Характеристики
- грузоподъёмность: 500 кг;
- высота подъёма: 1600 мм;
- габариты: 1200 x 920 мм;
- масса: 200 кг;
Данные для подбора
Для проверки JHLIFT WDS500-1600 передают массу и размеры груза, высоту установки, минимальный проём, ширину ряда, качество пола и число циклов за смену. Если параметры заданы диапазоном, менеджер обязан раскрыть их до одного исполнения до оформления счёта.
Приёмка техники
Приёмка начинается с заводской таблички и комплекта документов. Для позиции PS043850 проверяют соответствие модели, высоты, батареи и вил либо захвата. Подтёк, повреждённый кабель, люфт или необычный шум фиксируют до начала эксплуатации.
Обслуживание
В ежесменный осмотр входят колёса, рабочий орган, мачта, цепи, тормоз и батарея. Масса машины по источнику 200 кг. Интервалы обслуживания берут из паспорта поставленной версии; самодельное изменение зарядки или гидравлики недопустимо.
Безопасная работа
Людей на вилах или платформе для груза не перевозят, под поднятой тарой не проходят. Груз берут полностью и симметрично, маршрут освобождают заранее. Неизвестная масса, повреждённая тара, боковой перекос или потеря обзора являются причиной остановить операцию. Допуск к управлению получают только обученные сотрудники по правилам предприятия.
Что указать в заказе
Коммерческая спецификация должна повторять модель JHLIFT WDS500-1600, код PS043850, рабочую высоту, допустимую нагрузку и выбранную батарею. Любая замена мачты, платформы, захвата или аккумулятора требует новой проверки, даже если название серии остаётся прежним.
