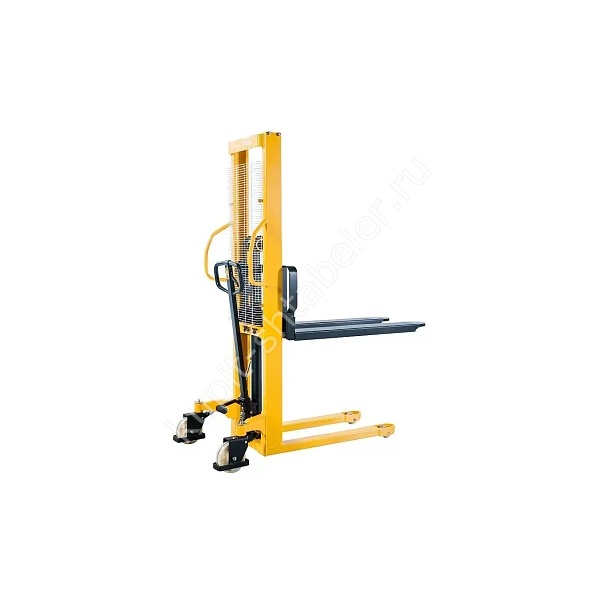

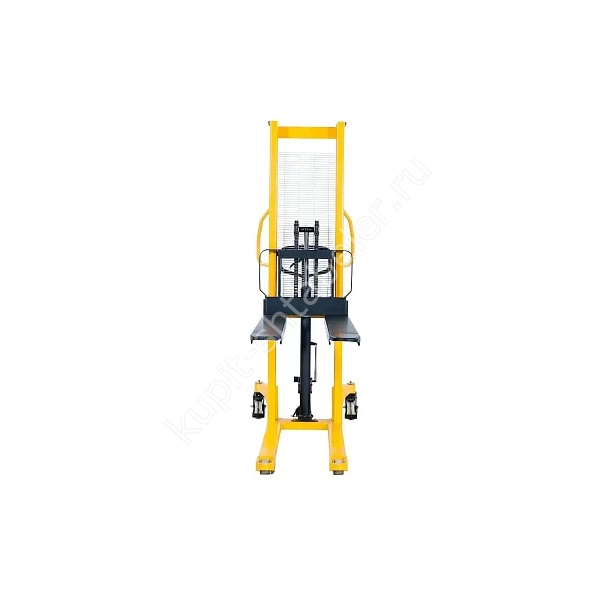

Фото серии
О модели
WMS1000 1600: точная модификация
Артикул PS043832 соответствует модели JHLIFT WMS1000 1600 для ручного штабелирования палет до 1000 кг на высоту до 1600 мм. Номинальная нагрузка равна 1000 кг, предельная высота 1600 мм. Текст и характеристики собраны для этой конфигурации, без подстановки цифр от другой высоты. Невысокая мачта удобна для нижних ярусов и площадок, где важен запас над техникой.
Высота мачты и свободный проём
Исходная спецификация указывает 2020 мм для сложенной мачты и 2020 мм для выдвинутой. Перед покупкой отмечают на схеме самые низкие ворота и самую высокую рабочую точку. Если мачта проходит впритык, выбирают другую конфигурацию или меняют маршрут. В листе замеров для PS043832 отдельно записывают мачту 2020/2020 мм и основание 1650 x 780 мм. Так значения не смешиваются с соседней модификацией.
Рабочий орган и положение груза
Вилы длиной 1150 мм имеют наружную ширину 560 мм. Центр нагрузки указан как 500 мм, высота подхвата 90 мм. Эти значения сверяют с основанием палеты, особенно если на складе есть ремонтированные или нестандартные поддоны. Груз должен опираться на обе вилы без перекоса и опасного свеса.
Размеры и место для разворота
Габарит по длине равен 1650 мм, по ширине 780 мм. Радиус поворота 1600 мм проверяют в самом тесном месте маршрута. Палета, выступ упаковки и положение рукояти увеличивают фактическую зону манёвра, поэтому пустой проход измеряют с запасом.
Перемещение, колёса и покрытие пола
Штабелёр перемещают и поднимают вручную. Подвилочные и рулевые колёса выполнены из полиуретан, их размеры 80х60 и 180х50. Клиренс 25-30 мм рассчитан на ровное складское покрытие. Порог, стык плит или мусор увеличивают усилие и могут нарушить устойчивость груза.
Основные данные этой версии
- грузоподъёмность: 1000 кг;
- высота подъёма: 1600 мм;
- длина и ширина машины: 1650 x 780 мм;
- радиус поворота: 1600 мм;
- масса техники: 187 кг.
Что сообщить при подборе
Менеджеру передают массу самого тяжёлого груза, высоту точки установки, размеры основания и минимальные проёмы на маршруте. Для ручной техники полезно указать длину смены и число операций. Эти данные позволяют проверить, подходит ли выбранная конфигурация, или нужна другая высота, грузоподъёмность либо тип привода.
Проверка при получении
На объекте находят обозначение PS043832, сравнивают его со счётом и таблицей характеристик. Без груза проверяют ход мачты, фиксацию, колёса и отсутствие подтеков. После этого проводят один безопасный цикл с контрольной тарой. Результат осмотра сохраняют в акте ввода.
Вес и обслуживание
Собственная масса машины равна 187 кг. Вместе с грузом она определяет нагрузку на перекрытие и погрузочную площадку. Перед сменой оператор осматривает ролики, вилы, крепёж и гидравлические соединения. Обнаруженный люфт или подтек устраняют до работы, а не во время планового ремонта.
Ограничения при работе
Перед каждым подъёмом оценивают массу, положение центра тяжести и состояние поддона. Груз не удерживают руками во время движения мачты. Люди не должны находиться под вилами или на траектории опускания. На уклоне и у края площадки ручной штабелёр требует отдельной оценки риска; паспортная грузоподъёмность не подтверждает безопасность такого маршрута.
Как зафиксировать исполнение в заказе
Коммерческий запрос должен содержать JHLIFT WMS1000 1600, код PS043832 и требуемую высоту 1600 мм. Грузоподъёмность 1000 кг сверяют с рабочим грузом до оплаты. Текущая цена выводится динамически, без зашитой в описание суммы, поэтому карточка остаётся согласованной после обновления прайса.
