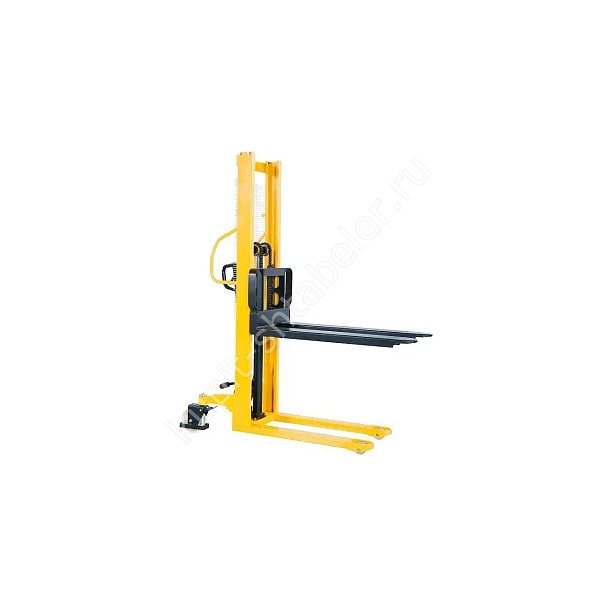

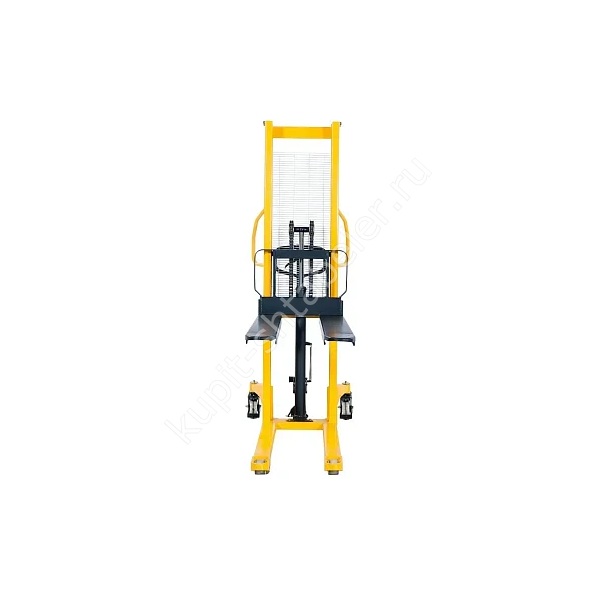

Фото серии
О модели
WMS1000 2000: точная модификация
JHLIFT WMS1000 2000, артикул PS043833, рассчитан на размещения палет до 1000 кг на ярусе высотой до 2000 мм. В исходной карточке зафиксированы 1000 кг и 2000 мм. Эти две цифры задают область применения, но для подбора также нужны габариты, центр нагрузки и состояние маршрута. Для этой версии источник различает сложенную мачту 1500 мм и выдвинутую 2510 мм; оба размера проверяют отдельно.
Высота мачты и свободный проём
Высота конструкции в сложенном положении составляет 1500 мм, в поднятом положении 2510 мм. Первый размер проверяют на воротах и под балками, второй возле потолка, светильников и спринклеров. К измеренному проёму добавляют запас, потому что паспортная цифра не учитывает неровность пола и выступ груза. В листе замеров для PS043833 отдельно записывают мачту 1500/2510 мм и основание 1650 x 780 мм. Так значения не смешиваются с соседней модификацией.
Рабочий орган и положение груза
Вилы длиной 1150 мм имеют наружную ширину 560 мм. Центр нагрузки указан как 500 мм, высота подхвата 90 мм. Эти значения сверяют с основанием палеты, особенно если на складе есть ремонтированные или нестандартные поддоны. Груз должен опираться на обе вилы без перекоса и опасного свеса.
Размеры и место для разворота
Для предварительной разметки используют длину 1650 мм, ширину 780 мм и радиус разворота 1600 мм. На полу отмечают не только корпус, но и край груза. Колонны, отбойники и открытые двери уменьшают полезную ширину сильнее, чем кажется по плану.
Перемещение, колёса и покрытие пола
Штабелёр перемещают и поднимают вручную. Подвилочные и рулевые колёса выполнены из полиуретан, их размеры 80х60 и 180х50. Клиренс 25-30 мм рассчитан на ровное складское покрытие. Порог, стык плит или мусор увеличивают усилие и могут нарушить устойчивость груза.
Основные данные этой версии
- грузоподъёмность: 1000 кг;
- высота подъёма: 2000 мм;
- длина и ширина машины: 1650 x 780 мм;
- радиус поворота: 1600 мм;
- масса техники: 260 кг.
Что сообщить при подборе
До выставления счёта составляют короткую карту задачи: что поднимают, куда ставят, сколько операций выполняют за смену и где заряжают технику, если есть электроподъём. К карте добавляют размеры ворот и палеты. Название серии без этих данных не подтверждает совместимость с объектом.
Проверка при получении
Перед вводом в работу сверяют артикул PS043833, серийный номер, геометрию вил и комплект документов. Механизмы проходят холостой цикл, затем испытание с допустимой контрольной нагрузкой. Если мачта движется рывками или колёса повреждены, технику не отправляют в смену до устранения причины.
Вес и обслуживание
Собственная масса машины равна 260 кг. Вместе с грузом она определяет нагрузку на перекрытие и погрузочную площадку. Перед сменой оператор осматривает ролики, вилы, крепёж и гидравлические соединения. Обнаруженный люфт или подтек устраняют до работы, а не во время планового ремонта.
Ограничения при работе
Штабелёр используют в пределах параметров точной модели. Боковую нагрузку на мачту, буксировку и подъём человека не допускают, если это прямо не предусмотрено документацией. Перед поворотом груз опускают в транспортное положение. Незнакомый поддон сначала проверяют без подъёма на рабочую высоту, чтобы исключить зацеп роликов и перекос основания.
Как зафиксировать исполнение в заказе
В заказе фиксируют JHLIFT WMS1000 2000, артикул PS043833, подъём 2000 мм и грузоподъёмность 1000 кг. Цена в метаданных и на странице берётся из текущей карточки, поэтому при изменении стоимости не остаётся старой суммы. Наличие на витрине указано как «В наличии» по принятой политике каталога.
