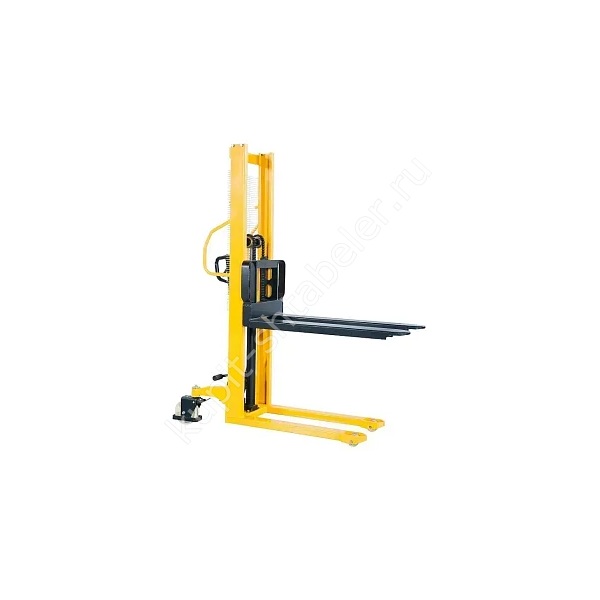

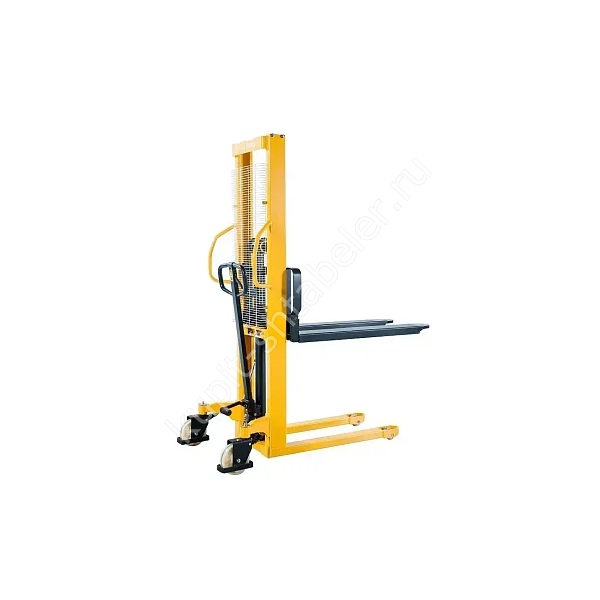

Фото серии
О модели
WMS1000 2500: точная модификация
Модель JHLIFT WMS1000 2500 используют для подъёма палет до 1000 кг на высоту до 2500 мм. В исполнении PS043834 источник указывает 1000 кг грузоподъёмности и подъём до 2500 мм. Даже внешне похожие версии отличаются мачтой, массой и рабочими размерами, поэтому артикул сохраняют в заявке и счёте. Ширина 870 мм и вилы с наружным размером 680 мм отличают эту конфигурацию от более низких WMS1000.
Высота мачты и свободный проём
Высота конструкции в сложенном положении составляет 1770 мм, в поднятом положении 3010 мм. Первый размер проверяют на воротах и под балками, второй возле потолка, светильников и спринклеров. К измеренному проёму добавляют запас, потому что паспортная цифра не учитывает неровность пола и выступ груза. В листе замеров для PS043834 отдельно записывают мачту 1770/3010 мм и основание 1650 x 870 мм. Так значения не смешиваются с соседней модификацией.
Рабочий орган и положение груза
Вилы длиной 1150 мм имеют наружную ширину 680 мм. Центр нагрузки указан как 500 мм, высота подхвата 90 мм. Эти значения сверяют с основанием палеты, особенно если на складе есть ремонтированные или нестандартные поддоны. Груз должен опираться на обе вилы без перекоса и опасного свеса.
Размеры и место для разворота
Общая длина машины 1650 мм, ширина 870 мм, радиус поворота 1600 мм. Эти данные переносят на план склада вместе с контуром груза. Для поворота нужен запас у стоек и ограждений; ширина корпуса сама по себе не показывает требуемый рабочий коридор.
Перемещение, колёса и покрытие пола
Штабелёр перемещают и поднимают вручную. Подвилочные и рулевые колёса выполнены из полиуретан, их размеры 80х60 и 180х50. Клиренс 25-30 мм рассчитан на ровное складское покрытие. Порог, стык плит или мусор увеличивают усилие и могут нарушить устойчивость груза.
Основные данные этой версии
- грузоподъёмность: 1000 кг;
- высота подъёма: 2500 мм;
- длина и ширина машины: 1650 x 870 мм;
- радиус поворота: 1600 мм;
- масса техники: 280 кг.
Что сообщить при подборе
Для подбора нужны фактическая масса груза, высота яруса, размеры поддона и свободный коридор на повороте. Если техника заезжает на рампу, в лифт или кузов, фиксируют допустимую нагрузку основания. Артикул и высоту мачты записывают полностью, чтобы не заменить исполнение при заказе.
Проверка при получении
На объекте находят обозначение PS043834, сравнивают его со счётом и таблицей характеристик. Без груза проверяют ход мачты, фиксацию, колёса и отсутствие подтеков. После этого проводят один безопасный цикл с контрольной тарой. Результат осмотра сохраняют в акте ввода.
Вес и обслуживание
Собственная масса машины равна 280 кг. Вместе с грузом она определяет нагрузку на перекрытие и погрузочную площадку. Перед сменой оператор осматривает ролики, вилы, крепёж и гидравлические соединения. Обнаруженный люфт или подтек устраняют до работы, а не во время планового ремонта.
Ограничения при работе
Штабелёр используют в пределах параметров точной модели. Боковую нагрузку на мачту, буксировку и подъём человека не допускают, если это прямо не предусмотрено документацией. Перед поворотом груз опускают в транспортное положение. Незнакомый поддон сначала проверяют без подъёма на рабочую высоту, чтобы исключить зацеп роликов и перекос основания.
Как зафиксировать исполнение в заказе
Для счёта используют полное обозначение JHLIFT WMS1000 2500 и артикул PS043834. В приложении к заказу повторяют 1000 кг, высоту 2500 мм и размеры рабочего органа. Так менеджер и покупатель проверяют одну конфигурацию, а изменение цены не требует переписывать технический текст.
