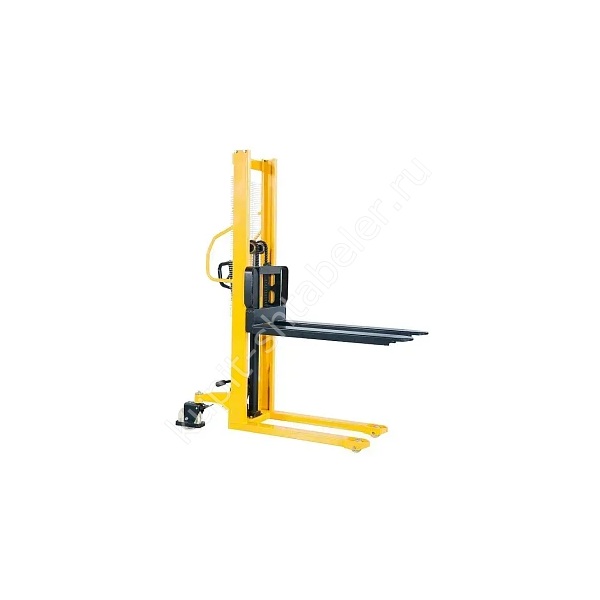

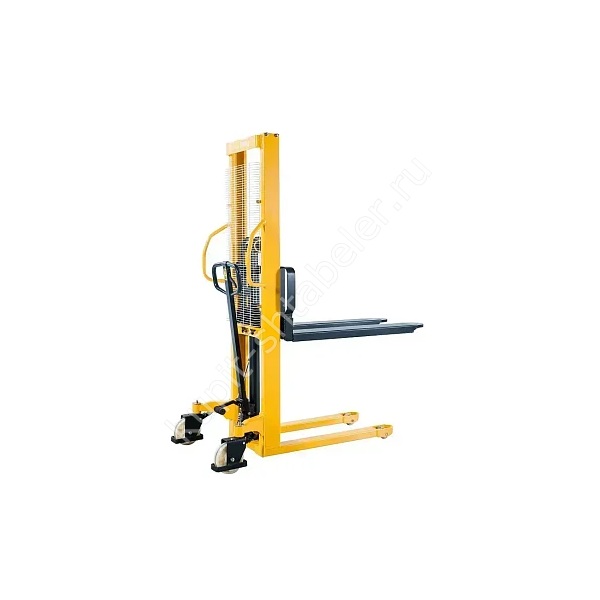

Фото серии
О модели
WMS1000 3000: точная модификация
JHLIFT WMS1000 3000, артикул PS043835, рассчитан на обслуживания палетных мест до 3000 мм при массе груза до 1000 кг. В исходной карточке зафиксированы 1000 кг и 3000 мм. Эти две цифры задают область применения, но для подбора также нужны габариты, центр нагрузки и состояние маршрута. Трёхметровая мачта увеличивает вертикальный габарит до 3510 мм в поднятом положении, поэтому потолок проверяют до заказа.
Высота мачты и свободный проём
Для маршрута нужны два вертикальных размера: 2020 мм со сложенной мачтой и 3510 мм после подъёма. Низкий дверной проём может ограничить перемещение, а потолочная коммуникация мешает уже в рабочей зоне. Замер делают в самой низкой точке, не по строительному плану помещения. В листе замеров для PS043835 отдельно записывают мачту 2020/3510 мм и основание 1650 x 870 мм. Так значения не смешиваются с соседней модификацией.
Рабочий орган и положение груза
Вилы длиной 1150 мм имеют наружную ширину 680 мм. Центр нагрузки указан как 500 мм, высота подхвата 90 мм. Эти значения сверяют с основанием палеты, особенно если на складе есть ремонтированные или нестандартные поддоны. Груз должен опираться на обе вилы без перекоса и опасного свеса.
Размеры и место для разворота
Корпус занимает 1650 мм по длине и 870 мм по ширине. Разворот требует радиуса 1600 мм. Проверку проводят с типовой палетой на вилах: без груза машина проходит там, где нагруженная версия уже заденет стойку или ограждение.
Перемещение, колёса и покрытие пола
Штабелёр перемещают и поднимают вручную. Подвилочные и рулевые колёса выполнены из полиуретан, их размеры 80х60 и 180х50. Клиренс 25-30 мм рассчитан на ровное складское покрытие. Порог, стык плит или мусор увеличивают усилие и могут нарушить устойчивость груза.
Основные данные этой версии
- грузоподъёмность: 1000 кг;
- высота подъёма: 3000 мм;
- длина и ширина машины: 1650 x 870 мм;
- радиус поворота: 1600 мм;
- масса техники: 298 кг.
Что сообщить при подборе
Менеджеру передают массу самого тяжёлого груза, высоту точки установки, размеры основания и минимальные проёмы на маршруте. Для ручной техники полезно указать длину смены и число операций. Эти данные позволяют проверить, подходит ли выбранная конфигурация, или нужна другая высота, грузоподъёмность либо тип привода.
Проверка при получении
На объекте находят обозначение PS043835, сравнивают его со счётом и таблицей характеристик. Без груза проверяют ход мачты, фиксацию, колёса и отсутствие подтеков. После этого проводят один безопасный цикл с контрольной тарой. Результат осмотра сохраняют в акте ввода.
Вес и обслуживание
Вес техники составляет 298 кг. Для перевозки выбирают крепления и грузоподъёмность транспорта с учётом этого значения. В рабочем осмотре проверяют вилы, мачту, цепи, ролики и отсутствие утечек. Чистый пол и своевременная замена изношенных колёс влияют на управляемость сильнее косметического состояния корпуса.
Ограничения при работе
Штабелёр используют в пределах параметров точной модели. Боковую нагрузку на мачту, буксировку и подъём человека не допускают, если это прямо не предусмотрено документацией. Перед поворотом груз опускают в транспортное положение. Незнакомый поддон сначала проверяют без подъёма на рабочую высоту, чтобы исключить зацеп роликов и перекос основания.
Как зафиксировать исполнение в заказе
В заказе фиксируют JHLIFT WMS1000 3000, артикул PS043835, подъём 3000 мм и грузоподъёмность 1000 кг. Цена в метаданных и на странице берётся из текущей карточки, поэтому при изменении стоимости не остаётся старой суммы. Наличие на витрине указано как «В наличии» по принятой политике каталога.
