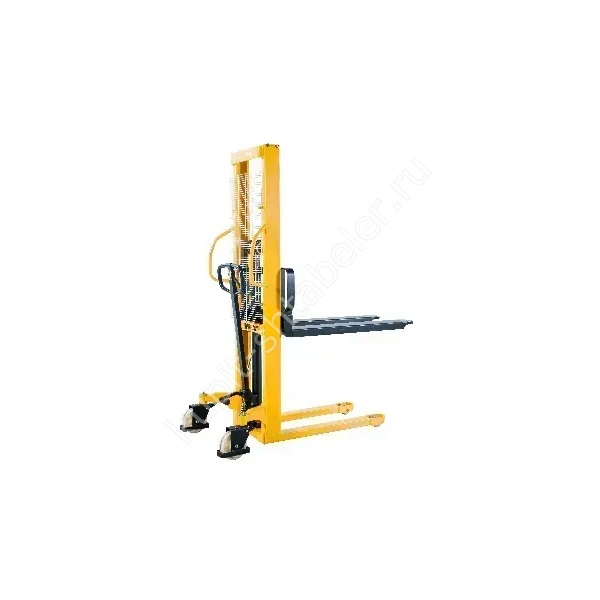

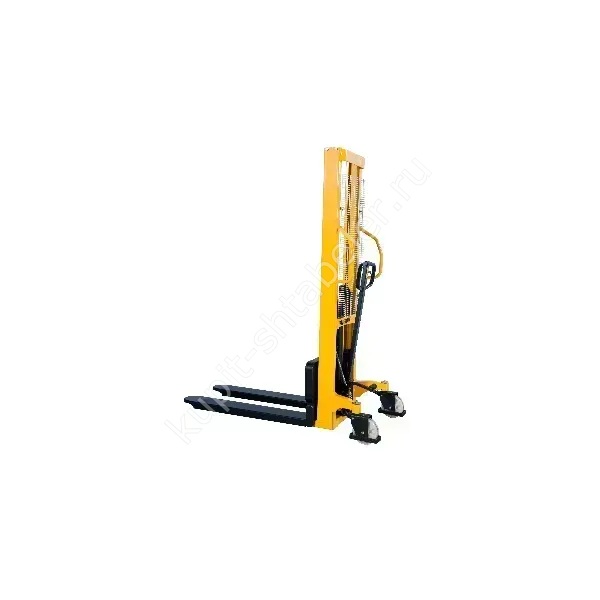

Фото серии
О модели
WMS1500 1600: точная модификация
JHLIFT WMS1500 1600, артикул PS043836, рассчитан на ручного подъёма палет до 1500 кг на нижние ярусы до 1600 мм. В исходной карточке зафиксированы 1500 кг и 1600 мм. Эти две цифры задают область применения, но для подбора также нужны габариты, центр нагрузки и состояние маршрута. Грузоподъёмность 1500 кг не отменяет проверку основания палеты, ровности пола и усилия оператора при перемещении.
Высота мачты и свободный проём
Исходная спецификация указывает 2070 мм для сложенной мачты и 2070 мм для выдвинутой. Перед покупкой отмечают на схеме самые низкие ворота и самую высокую рабочую точку. Если мачта проходит впритык, выбирают другую конфигурацию или меняют маршрут. В листе замеров для PS043836 отдельно записывают мачту 2070/2070 мм и основание 1650 x 780 мм. Так значения не смешиваются с соседней модификацией.
Рабочий орган и положение груза
Вилы длиной 1150 мм имеют наружную ширину 560 мм. Центр нагрузки указан как 500 мм, высота подхвата 90 мм. Эти значения сверяют с основанием палеты, особенно если на складе есть ремонтированные или нестандартные поддоны. Груз должен опираться на обе вилы без перекоса и опасного свеса.
Размеры и место для разворота
Для предварительной разметки используют длину 1650 мм, ширину 780 мм и радиус разворота 1600 мм. На полу отмечают не только корпус, но и край груза. Колонны, отбойники и открытые двери уменьшают полезную ширину сильнее, чем кажется по плану.
Перемещение, колёса и покрытие пола
Штабелёр перемещают и поднимают вручную. Подвилочные и рулевые колёса выполнены из полиуретан, их размеры 80х60 и 180х50. Клиренс 25-30 мм рассчитан на ровное складское покрытие. Порог, стык плит или мусор увеличивают усилие и могут нарушить устойчивость груза.
Основные данные этой версии
- грузоподъёмность: 1500 кг;
- высота подъёма: 1600 мм;
- длина и ширина машины: 1650 x 780 мм;
- радиус поворота: 1600 мм;
- масса техники: 211 кг.
Что сообщить при подборе
Для подбора нужны фактическая масса груза, высота яруса, размеры поддона и свободный коридор на повороте. Если техника заезжает на рампу, в лифт или кузов, фиксируют допустимую нагрузку основания. Артикул и высоту мачты записывают полностью, чтобы не заменить исполнение при заказе.
Проверка при получении
Приёмка начинается с маркировки PS043836. Работник измеряет вилы и сложенную мачту, проверяет колёса, рукоять, тормоз и плавность подъёма. Пробную палету берут с известной массой и исправным основанием. Совпадение цвета и общего названия серии не заменяет проверку таблички.
Вес и обслуживание
Собственная масса машины равна 211 кг. Вместе с грузом она определяет нагрузку на перекрытие и погрузочную площадку. Перед сменой оператор осматривает ролики, вилы, крепёж и гидравлические соединения. Обнаруженный люфт или подтек устраняют до работы, а не во время планового ремонта.
Ограничения при работе
Рабочую массу груза нельзя определять на глаз, особенно для плотных деталей и оборудования в коробе. Поддон с трещинами или отсутствующей доской меняют до перемещения. Вилы вводят полностью и поднимают груз только после устойчивой установки. Если обзор закрыт, маршрут освобождают заранее и привлекают сигнальщика по правилам предприятия.
Как зафиксировать исполнение в заказе
Коммерческий запрос должен содержать JHLIFT WMS1500 1600, код PS043836 и требуемую высоту 1600 мм. Грузоподъёмность 1500 кг сверяют с рабочим грузом до оплаты. Текущая цена выводится динамически, без зашитой в описание суммы, поэтому карточка остаётся согласованной после обновления прайса.
