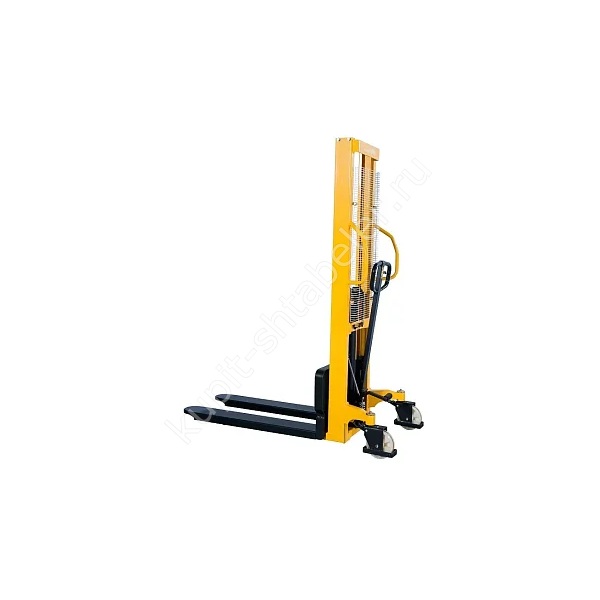

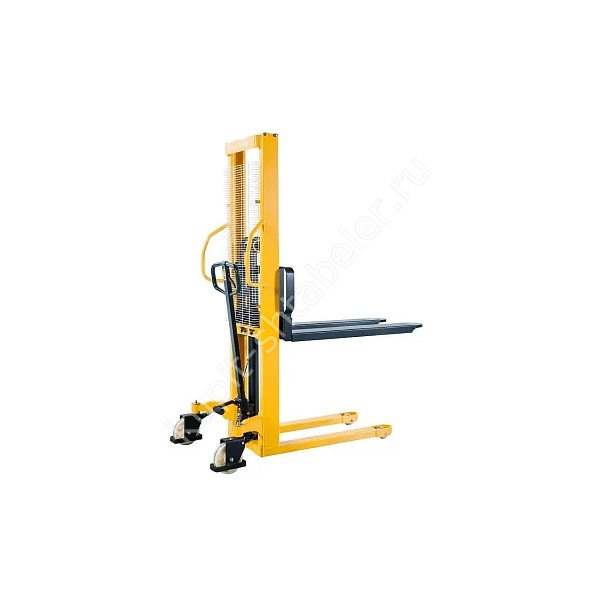

Фото серии
О модели
WMS1500 2000: точная модификация
JHLIFT WMS1500 2000, артикул PS043837, рассчитан на штабелирования палет до 1500 кг на высоте до 2000 мм. В исходной карточке зафиксированы 1500 кг и 2000 мм. Эти две цифры задают область применения, но для подбора также нужны габариты, центр нагрузки и состояние маршрута. Сложенная мачта 1500 мм помогает на маршрутах с низким проёмом, но рабочая высота конструкции достигает 2510 мм.
Высота мачты и свободный проём
Исходная спецификация указывает 1500 мм для сложенной мачты и 2510 мм для выдвинутой. Перед покупкой отмечают на схеме самые низкие ворота и самую высокую рабочую точку. Если мачта проходит впритык, выбирают другую конфигурацию или меняют маршрут. В листе замеров для PS043837 отдельно записывают мачту 1500/2510 мм и основание 1650 x 870 мм. Так значения не смешиваются с соседней модификацией.
Рабочий орган и положение груза
Вилы длиной 1150 мм имеют наружную ширину 560 мм. Центр нагрузки указан как 500 мм, высота подхвата 90 мм. Эти значения сверяют с основанием палеты, особенно если на складе есть ремонтированные или нестандартные поддоны. Груз должен опираться на обе вилы без перекоса и опасного свеса.
Размеры и место для разворота
Для предварительной разметки используют длину 1650 мм, ширину 870 мм и радиус разворота 1600 мм. На полу отмечают не только корпус, но и край груза. Колонны, отбойники и открытые двери уменьшают полезную ширину сильнее, чем кажется по плану.
Перемещение, колёса и покрытие пола
Штабелёр перемещают и поднимают вручную. Подвилочные и рулевые колёса выполнены из полиуретан, их размеры 80х60 и 180х50. Клиренс 25-30 мм рассчитан на ровное складское покрытие. Порог, стык плит или мусор увеличивают усилие и могут нарушить устойчивость груза.
Основные данные этой версии
- грузоподъёмность: 1500 кг;
- высота подъёма: 2000 мм;
- длина и ширина машины: 1650 x 870 мм;
- радиус поворота: 1600 мм;
- масса техники: 270 кг.
Что сообщить при подборе
Заявка должна содержать массу и размеры груза, требуемую высоту, ширину проходов и описание пола. Отдельно указывают пороги, рампы и работу внутри лифта или кузова. Чем точнее исходные размеры, тем меньше риск заказать похожий штабелёр, который не пройдёт через ворота или не подойдёт к палете.
Проверка при получении
При получении сверяют артикул PS043837, табличку модели и высоту мачты. Затем осматривают вилы, ролики, цепи и гидравлические соединения. Первый цикл выполняют без груза, после него поднимают контрольный груз известной массы. Замечания и серийный номер записывают до начала обычной эксплуатации.
Вес и обслуживание
Собственная масса машины равна 270 кг. Вместе с грузом она определяет нагрузку на перекрытие и погрузочную площадку. Перед сменой оператор осматривает ролики, вилы, крепёж и гидравлические соединения. Обнаруженный люфт или подтек устраняют до работы, а не во время планового ремонта.
Ограничения при работе
Рабочую массу груза нельзя определять на глаз, особенно для плотных деталей и оборудования в коробе. Поддон с трещинами или отсутствующей доской меняют до перемещения. Вилы вводят полностью и поднимают груз только после устойчивой установки. Если обзор закрыт, маршрут освобождают заранее и привлекают сигнальщика по правилам предприятия.
Как зафиксировать исполнение в заказе
В заказе фиксируют JHLIFT WMS1500 2000, артикул PS043837, подъём 2000 мм и грузоподъёмность 1500 кг. Цена в метаданных и на странице берётся из текущей карточки, поэтому при изменении стоимости не остаётся старой суммы. Наличие на витрине указано как «В наличии» по принятой политике каталога.
