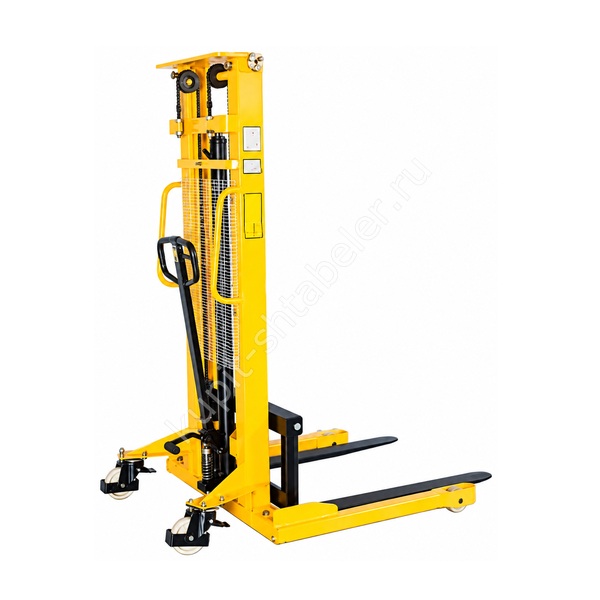

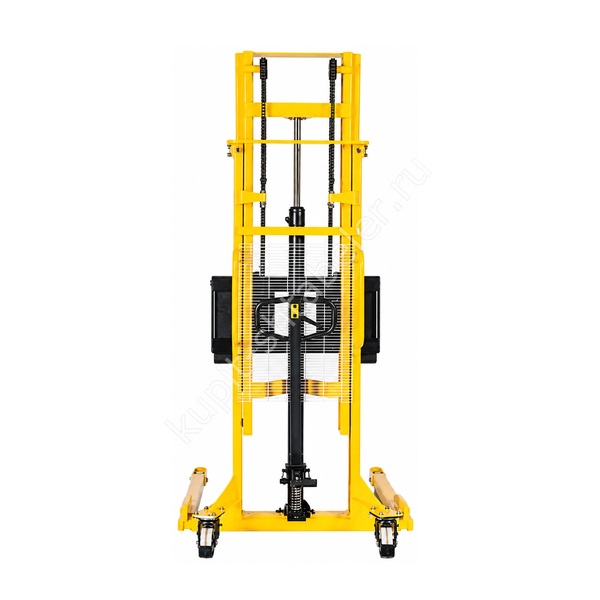

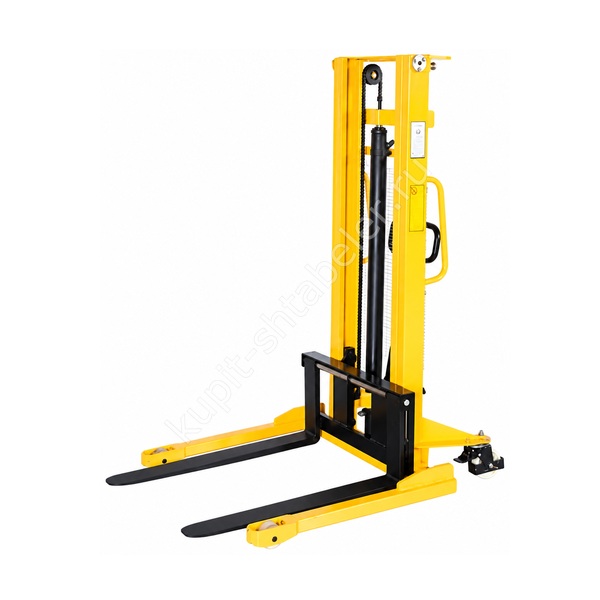

Фото серии
О модели
JHLIFT WMSA1000-1600: точная модификация
Модель JHLIFT WMSA1000-1600 выбрана для нижних стеллажных ярусов, приёмки и подачи палет к рабочему месту. Позиция PS043841 несёт до 1000 кг и поднимает вилы на 1600 мм. Это не самоходная и не полуэлектрическая машина: оператор перемещает штабелёр и приводит гидравлику вручную, поэтому длину маршрута учитывают при подборе.
Мачта и рабочая высота
Мачта проходит через проём при высоте 2020 мм, но в рабочем положении её верхняя точка может достигать 2020 мм. Для выбранной версии вилы поднимаются до 1600 мм. Замер проводят в самой низкой точке потолочной зоны, а не по номинальной высоте здания.
Расширенные опоры и раздвижные вилы
Длина вил равна 1070 мм, рабочая ширина регулируется в диапазоне 210-800 мм. Перед заказом измеряют карманы поддона и наружный контур палеты. Опорные ноги должны пройти по сторонам груза, не касаясь стоек, упаковки и защитных элементов стеллажа.
Габариты и маршрут
Маршрут для артикула PS043841 оценивают по длине 1480 мм, регулируемой ширине 1080-1360 мм и радиусу поворота 1650 мм. Отдельно проверяют пространство для рукояти. На повороте груз держат низко, поэтому ширина палеты влияет на траекторию сильнее, чем при движении пустой машины.
Центр нагрузки
Предел 1000 кг действует при расчётном центре 400 мм и не переносится на груз любой формы. Перед подъёмом проверяют массу, положение самой тяжёлой части и состояние основания. Если палета прогибается или груз имеет свес, операцию не начинают без безопасного решения.
Колёса, подхват и пол
Нижняя точка вил 75 мм связана с клиренсом 25-30 мм. Размеры роликов и рулевых колёс составляют 80х50 и 150х50 мм. Даже небольшой порог при полной нагрузке увеличивает усилие и может раскачать груз, поэтому маршрут очищают до смены.
Ручной гидравлический привод
Гидравлику и ход машины обслуживает оператор. Это простая схема для периодических складских операций, а не замена самоходному штабелёру на длинном маршруте. До выбора считают фактические циклы за час и проверяют, можно ли безопасно сдвинуть загруженную машину на имеющемся покрытии.
Подходящие задачи
JHLIFT WMSA1000-1600 применяют для нижних стеллажных ярусов, приёмки и подачи палет к рабочему месту. Для нестандартной тары сначала сопоставляют вилы и опоры с основанием груза. Если поддон можно взять только с одной стороны либо около полки стоят направляющие, это указывают менеджеру до выставления счёта.
Характеристики PS043841
- грузоподъёмность: 1000 кг;
- высота подъёма: 1600 мм;
- мачта в сложенном и поднятом положении: 2020/2020 мм;
- вилы: длина 1070 мм, регулировка 210-800 мм;
- общий габарит: 1480 x 1080-1360 мм;
- радиус поворота: 1650 мм;
- высота подхвата и клиренс: 75/25-30 мм.
Данные для подбора
В заявку включают схему основания груза, массу, высоту установки, длину маршрута и состояние пола. Если штабелёр должен входить в лифт или работать на мезонине, добавляют размеры кабины и допустимую нагрузку перекрытия. Эти данные проверяются до выбора мачты.
Приёмка
При получении находят артикул PS043841, сверяют JHLIFT WMSA1000-1600, параметры мачты и вил. Осматривают опоры, колёса, цепи, гидроцилиндр и соединения. Первый цикл выполняют без груза, затем используют исправную контрольную палету известной массы в освобождённой зоне.
Обслуживание
Технический журнал заводят с даты ввода. В нём отмечают осмотры мачты, цепей, гидравлики, роликов и тормоза. Частота обслуживания зависит от циклов и загрязнённости помещения; календарный интервал не отменяет ежедневную проверку перед началом работы.
Безопасная эксплуатация
Маршрут освобождают до начала операции, груз закрепляют, вилы вводят полностью. Нельзя компенсировать перекос весом оператора или поднимать палету на краю рампы. Если упаковка закрывает обзор, перемещение организуют по правилам предприятия с участием сигнальщика.
Что указать в заказе
Для счёта используют полное обозначение JHLIFT WMSA1000-1600 и код PS043841. В спецификации повторяют вилы 1070 мм, диапазон 210-800 мм и рабочую высоту 1600 мм. Это снижает риск отгрузить близкую по названию конфигурацию.
