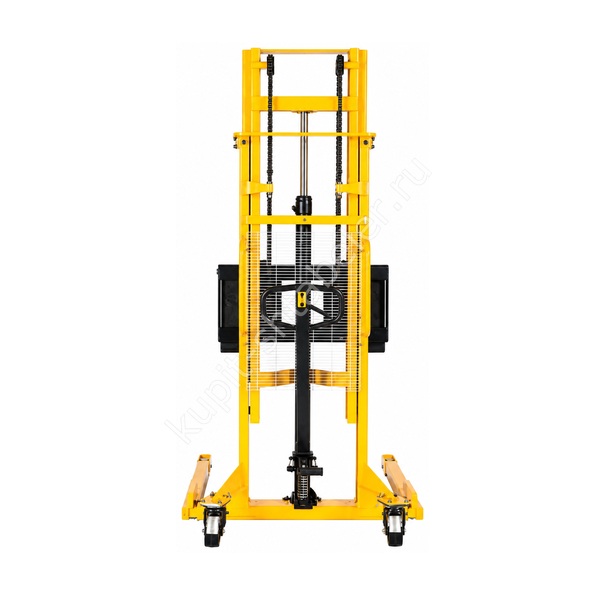

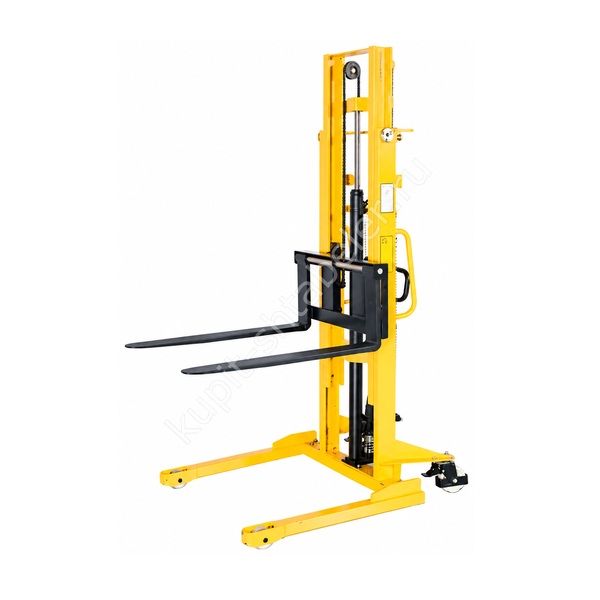

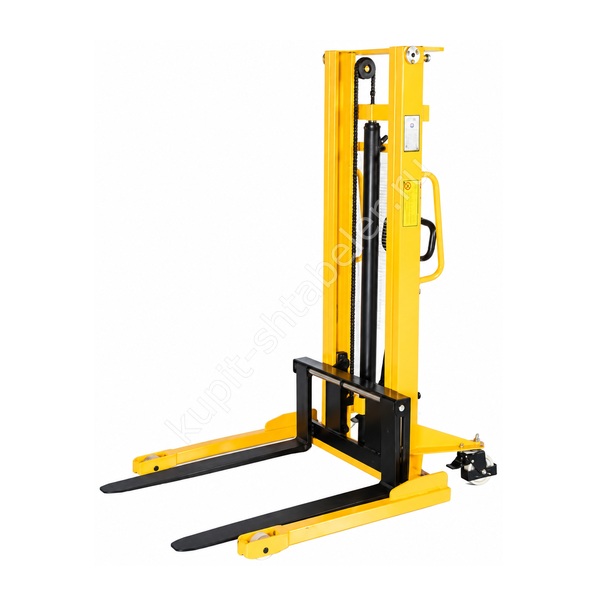

Фото серии
О модели
JHLIFT WMSA1000-2500: точная модификация
Карточка PS043843 относится к гидравлическому штабелёру JHLIFT WMSA1000-2500 с ручным перемещением и подъёмом. Модификация рассчитана на средних стеллажных уровней, где требуется заранее проверить верхний габарит мачты; её точные параметры составляют 1000 кг и 2500 мм. Исполнение WMSA отличается разнесёнными опорами и регулируемыми вилами.
Мачта и рабочая высота
Сложенная мачта имеет высоту 1770 мм, а при полном подъёме достигает 3010 мм. Первую цифру используют для проверки маршрута, вторую для рабочей зоны у стеллажа. Высоту вил 2500 мм сопоставляют с уровнем балки, толщиной поддона и зазором для ввода. Верх груза может оказаться выше вил, поэтому потолок, светильники, трубы и спринклеры измеряют отдельно.
Расширенные опоры и раздвижные вилы
Длина вил равна 1070 мм, рабочая ширина регулируется в диапазоне 210-800 мм. Перед заказом измеряют карманы поддона и наружный контур палеты. Опорные ноги должны пройти по сторонам груза, не касаясь стоек, упаковки и защитных элементов стеллажа.
Габариты и маршрут
Для планировки маршрута используют длину 1480 мм, диапазон ширины 1080-1360 мм и радиус 1650 мм. Узкое место проверяют с реальной палетой: пустой штабелёр может пройти там, где выступающая упаковка или разнесённые опоры уже заденут стойку.
Центр нагрузки
Номинальные 1000 кг указаны при центре нагрузки 400 мм. Если тяжёлая часть смещена к носкам вил, устойчивость и допустимая операция меняются. Длинный, высокий или несимметричный груз нельзя оценивать только по общей массе; для него запрашивают проверку по данным изготовителя.
Колёса, подхват и пол
Подхват начинается с 75 мм, свободный просвет под конструкцией равен 25-30 мм. Колёса 80х50 и 150х50 мм предназначены для складского покрытия. Для рампы, повреждённого асфальта или металлических порогов эту ручную машину не выбирают без проверки условий.
Ручной гидравлический привод
JHLIFT WMSA1000-2500 не имеет электроподъёма или тягового привода. Ручная конфигурация оправдана при коротком пути и ограниченной сменной нагрузке. Для рампы, частых циклов или регулярного перемещения тяжёлых палет менеджеру сообщают режим работы, чтобы сравнить другой класс техники.
Подходящие задачи
JHLIFT WMSA1000-2500 применяют для средних стеллажных уровней, где требуется заранее проверить верхний габарит мачты. Для нестандартной тары сначала сопоставляют вилы и опоры с основанием груза. Если поддон можно взять только с одной стороны либо около полки стоят направляющие, это указывают менеджеру до выставления счёта.
Характеристики PS043843
- грузоподъёмность: 1000 кг;
- высота подъёма: 2500 мм;
- мачта в сложенном и поднятом положении: 1770/3010 мм;
- вилы: длина 1070 мм, регулировка 210-800 мм;
- общий габарит: 1480 x 1080-1360 мм;
- радиус поворота: 1650 мм;
- высота подхвата и клиренс: 75/25-30 мм.
Данные для подбора
Перед счётом составляют карту операции: место захвата, маршрут, высоту полки, массу груза и частоту повторения. Замеры опор и карманов палеты обязательны. Такой порядок отделяет подходящую модификацию от похожей карточки с другой мачтой или грузоподъёмностью.
Приёмка
Приёмка начинается с кода PS043843 и обозначения WMSA1000-2500. Проверяют комплектность, отсутствие деформаций, плавность подъёма и удержание вил без самопроизвольного опускания. Совпадение цвета или общего названия WMSA не подтверждает нужную высоту мачты.
Обслуживание
Штабелёр содержат на сухой ровной площадке с опущенными вилами. Колёса очищают от стружки и упаковочной ленты, гидравлику осматривают на подтёки, цепи держат в состоянии, предписанном руководством. Неисправность устраняют до следующего цикла, а не после смены.
Безопасная эксплуатация
Под поднятым грузом не находятся, людей на вилах не перевозят, а палету не удерживают руками во время движения мачты. Перед поворотом вилы опускают в транспортное положение. Повреждённое основание, неизвестная масса или боковой перекос являются основанием отказаться от подъёма.
Что указать в заказе
Коммерческий запрос должен содержать PS043843, JHLIFT WMSA1000-2500, 1000 кг и 2500 мм. Текущая цена страницы связана с товарной записью и обновляется вместе с метаданными. Число из старого прайса в описание вручную не переносится.
