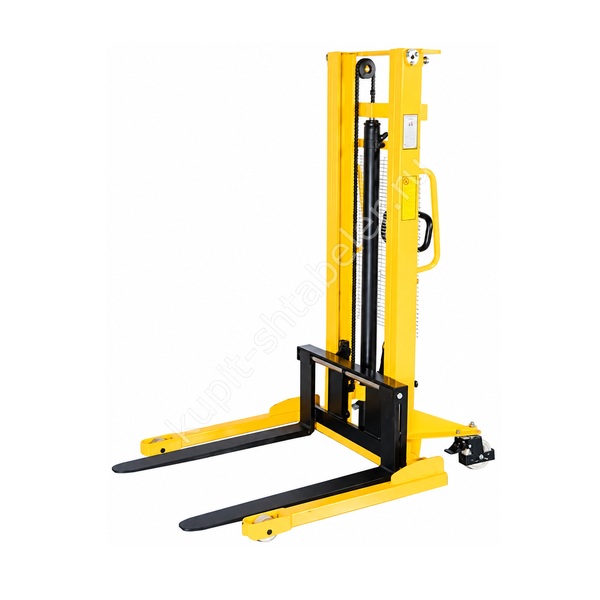

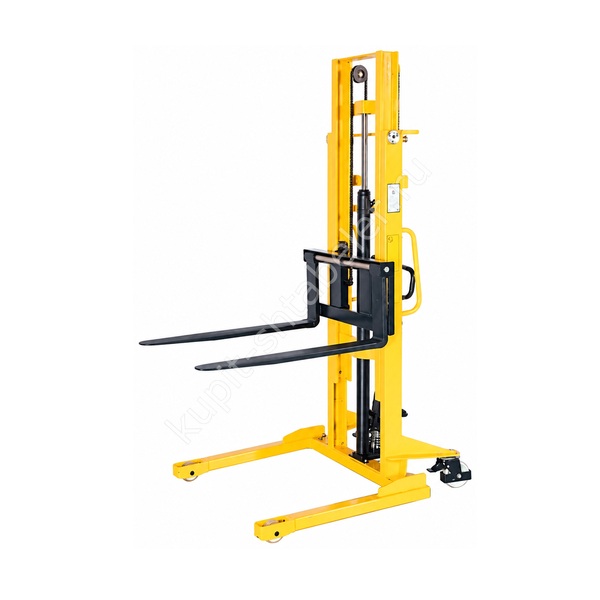

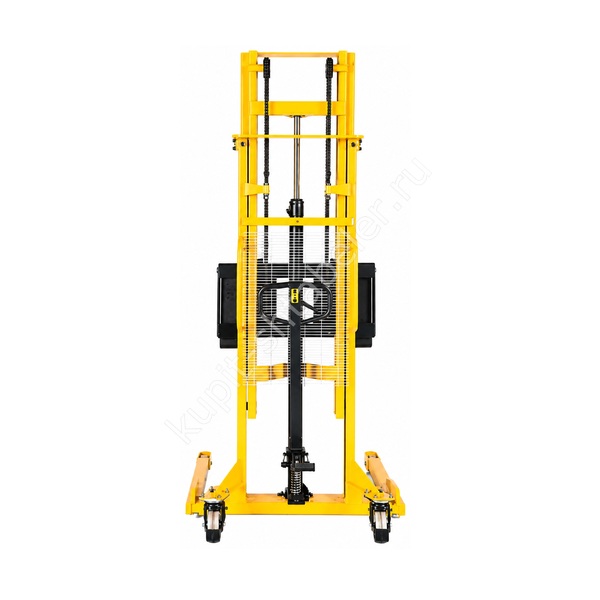

Фото серии
О модели
JHLIFT WMSA1000-3000: точная модификация
Модель JHLIFT WMSA1000-3000 выбрана для трёхметровых ярусов при наличии достаточного пространства над грузом. Позиция PS043844 несёт до 1000 кг и поднимает вилы на 3000 мм. Это не самоходная и не полуэлектрическая машина: оператор перемещает штабелёр и приводит гидравлику вручную, поэтому длину маршрута учитывают при подборе.
Мачта и рабочая высота
Сложенная мачта имеет высоту 2020 мм, а при полном подъёме достигает 3510 мм. Первую цифру используют для проверки маршрута, вторую для рабочей зоны у стеллажа. Высоту вил 3000 мм сопоставляют с уровнем балки, толщиной поддона и зазором для ввода. Верх груза может оказаться выше вил, поэтому потолок, светильники, трубы и спринклеры измеряют отдельно.
Расширенные опоры и раздвижные вилы
Вилы длиной 1070 мм раздвигаются от 210-800 мм. Регулировка помогает совместить их с разными основаниями, но не отменяет проверки прочности палеты. Наружные опоры требуют свободного места по бокам, поэтому ширину одного только проёма между досками использовать недостаточно.
Габариты и маршрут
Общая длина машины составляет 1480 мм, ширина меняется в пределах 1080-1360 мм, радиус поворота равен 1650 мм. Эти значения не являются готовой шириной рабочего прохода. К ним добавляют габарит палеты, положение рукояти и безопасное место для оператора.
Центр нагрузки
Предел 1000 кг действует при расчётном центре 400 мм и не переносится на груз любой формы. Перед подъёмом проверяют массу, положение самой тяжёлой части и состояние основания. Если палета прогибается или груз имеет свес, операцию не начинают без безопасного решения.
Колёса, подхват и пол
Вилы опускаются до 75 мм, клиренс составляет 25-30 мм. Передние ролики имеют размер 80х50 мм, рулевые колёса 150х50 мм; материал указан как полиуретан. Небольшой просвет рассчитан на ровный твёрдый пол без порогов и мусора.
Ручной гидравлический привод
JHLIFT WMSA1000-3000 не имеет электроподъёма или тягового привода. Ручная конфигурация оправдана при коротком пути и ограниченной сменной нагрузке. Для рампы, частых циклов или регулярного перемещения тяжёлых палет менеджеру сообщают режим работы, чтобы сравнить другой класс техники.
Подходящие задачи
Сочетание 1000 кг и 3000 мм рассчитано на трёхметровых ярусов при наличии достаточного пространства над грузом. Оно не определяет производительность без данных о маршруте. Количество операций, качество пола и доступ к палете влияют на выбор не меньше, чем номинальные цифры в карточке.
Характеристики PS043844
- грузоподъёмность: 1000 кг;
- высота подъёма: 3000 мм;
- мачта в сложенном и поднятом положении: 2020/3510 мм;
- вилы: длина 1070 мм, регулировка 210-800 мм;
- общий габарит: 1480 x 1080-1360 мм;
- радиус поворота: 1650 мм;
- высота подхвата и клиренс: 75/25-30 мм.
Данные для подбора
Менеджеру сообщают габарит палеты, положение центра тяжести, требуемый уровень вил и свободную высоту над стеллажом. Затем сверяют наружные опоры, радиус поворота и проёмы. По одному обозначению WMSA нельзя подтвердить совместимость с конкретным складом.
Приёмка
При получении находят артикул PS043844, сверяют JHLIFT WMSA1000-3000, параметры мачты и вил. Осматривают опоры, колёса, цепи, гидроцилиндр и соединения. Первый цикл выполняют без груза, затем используют исправную контрольную палету известной массы в освобождённой зоне.
Обслуживание
Ежесменный осмотр охватывает вилы, сварные швы опор, колёса, цепи, мачту и гидравлические соединения. Загрязнение роликов и повреждение пола повышают сопротивление движению. Интервалы смазки и обслуживания берут из руководства, которое относится к поставленной машине.
Безопасная эксплуатация
Номинальные параметры применимы к устойчивому грузу на исправном основании. Боковое усилие на мачту, движение с высоко поднятой палетой и разворот на уклоне создают риск опрокидывания. Люди остаются вне траектории вил и возможного падения груза.
Что указать в заказе
В заказе фиксируют JHLIFT WMSA1000-3000, артикул PS043844, грузоподъёмность 1000 кг и подъём 3000 мм. Цена берётся из текущего поля карточки и не зашита в технический текст. При замене высоты или нагрузки оформляют другую точную позицию.
