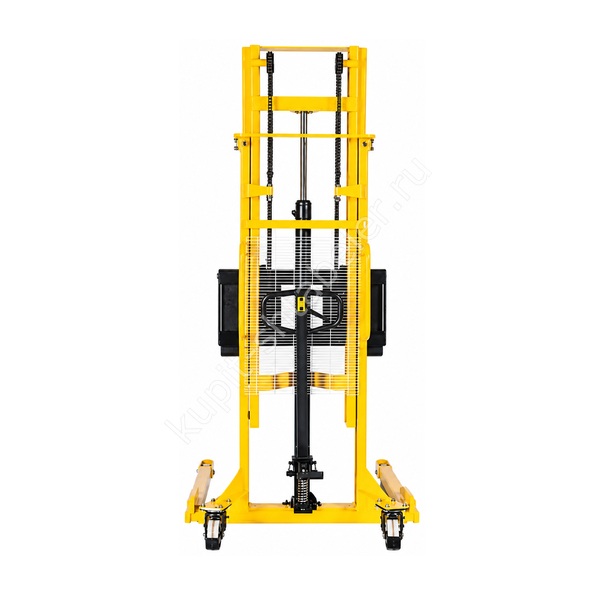

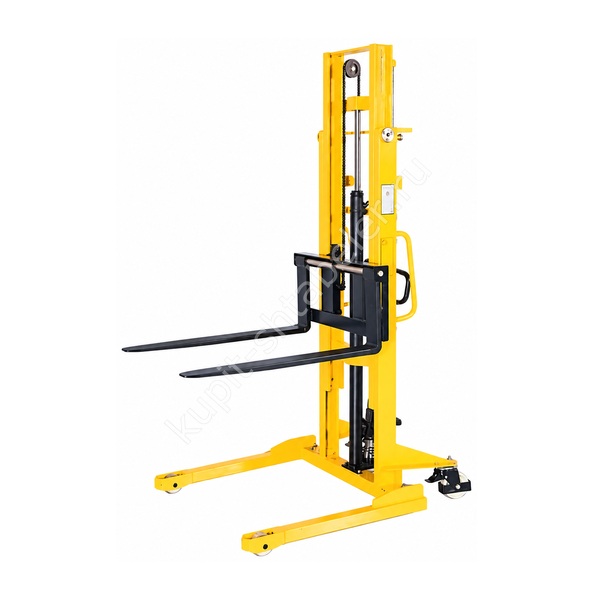

Фото серии
О модели
JHLIFT WMSA1500-1600: точная модификация
Карточка PS043845 относится к гидравлическому штабелёру JHLIFT WMSA1500-1600 с ручным перемещением и подъёмом. Модификация рассчитана на нижних стеллажных ярусов, приёмки и подачи палет к рабочему месту; её точные параметры составляют 1500 кг и 1600 мм. Исполнение WMSA отличается разнесёнными опорами и регулируемыми вилами.
Мачта и рабочая высота
Односекционная мачта имеет габарит 2070 мм и внизу, и при полном подъёме. Она не становится выше в работе, но её исходная высота остаётся постоянным ограничением для ворот. Высоту вил 1600 мм сопоставляют с уровнем балки, толщиной поддона и зазором для ввода. Верх груза может оказаться выше вил, поэтому потолок, светильники, трубы и спринклеры измеряют отдельно.
Расширенные опоры и раздвижные вилы
Рабочий орган состоит из вил 1070 мм с изменяемым положением 210-800 мм. Их вводят под груз полностью и располагают симметрично. Расширенные опоры охватывают палету снаружи, поэтому на полу не должно быть бордюров, направляющих или тары, мешающей колёсам.
Габариты и маршрут
Для планировки маршрута используют длину 1480 мм, диапазон ширины 1080-1360 мм и радиус 1650 мм. Узкое место проверяют с реальной палетой: пустой штабелёр может пройти там, где выступающая упаковка или разнесённые опоры уже заденут стойку.
Центр нагрузки
Центр нагрузки для этой модификации равен 400 мм. Грузоподъёмность 1500 кг относится к равномерно размещённой исправной палете. Выступ вперёд, жидкое содержимое или закреплённая сбоку оснастка сдвигают центр тяжести и требуют отдельного согласования.
Колёса, подхват и пол
Высота подхвата равна 75 мм, дорожный просвет находится в диапазоне 25-30 мм. Колёсная группа 80х50/150х50 мм выполнена из материала, указанного поставщиком как полиуретан. Трещины, стыки плит и кабельные каналы проверяют до ввода техники.
Ручной гидравлический привод
Гидравлику и ход машины обслуживает оператор. Это простая схема для периодических складских операций, а не замена самоходному штабелёру на длинном маршруте. До выбора считают фактические циклы за час и проверяют, можно ли безопасно сдвинуть загруженную машину на имеющемся покрытии.
Подходящие задачи
Сочетание 1500 кг и 1600 мм рассчитано на нижних стеллажных ярусов, приёмки и подачи палет к рабочему месту. Оно не определяет производительность без данных о маршруте. Количество операций, качество пола и доступ к палете влияют на выбор не меньше, чем номинальные цифры в карточке.
Характеристики PS043845
- грузоподъёмность: 1500 кг;
- высота подъёма: 1600 мм;
- мачта в сложенном и поднятом положении: 2070/2070 мм;
- вилы: длина 1070 мм, регулировка 210-800 мм;
- общий габарит: 1480 x 1080-1360 мм;
- радиус поворота: 1650 мм;
- высота подхвата и клиренс: 75/25-30 мм.
Данные для подбора
Для подбора передают массу и размеры самой тяжёлой палеты, высоту яруса, ширину карманов, расстояние между стойками и минимальный проём на маршруте. Полезны фотографии рабочей зоны, но все размеры фиксируют численно. Отдельно указывают число циклов за смену.
Приёмка
Приёмка начинается с кода PS043845 и обозначения WMSA1500-1600. Проверяют комплектность, отсутствие деформаций, плавность подъёма и удержание вил без самопроизвольного опускания. Совпадение цвета или общего названия WMSA не подтверждает нужную высоту мачты.
Обслуживание
Перед работой проверяют колёса, крепёж, цепи, вилы и отсутствие утечки рабочей жидкости. Результаты обслуживания записывают в журнал. Самостоятельное изменение клапана, удлинение вил или установка нештатной оснастки меняет нагрузку и допускается только по документированному решению.
Безопасная эксплуатация
Перед подъёмом проверяют массу, центр тяжести и устойчивость упаковки. Руки и ноги не размещают под вилами или колёсами. Любой необычный звук, рывок, подтёк или смещение палеты требует немедленно опустить груз и прекратить работу.
Что указать в заказе
В заказе фиксируют JHLIFT WMSA1500-1600, артикул PS043845, грузоподъёмность 1500 кг и подъём 1600 мм. Цена берётся из текущего поля карточки и не зашита в технический текст. При замене высоты или нагрузки оформляют другую точную позицию.
