JHLIFT WMSA1500-2000: точная модификация

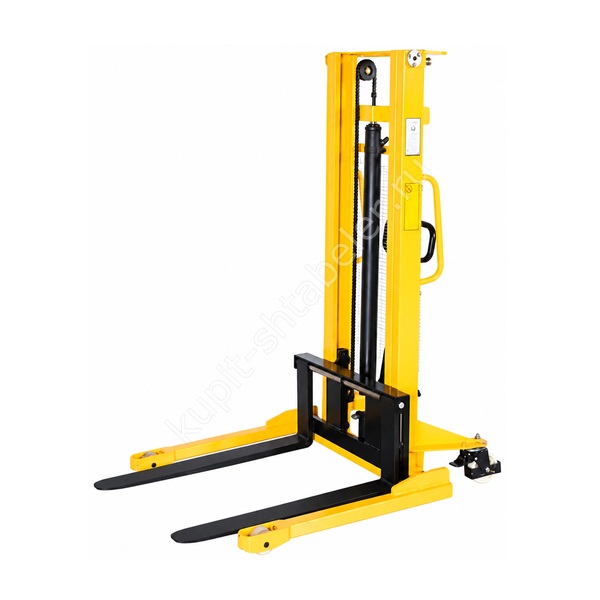

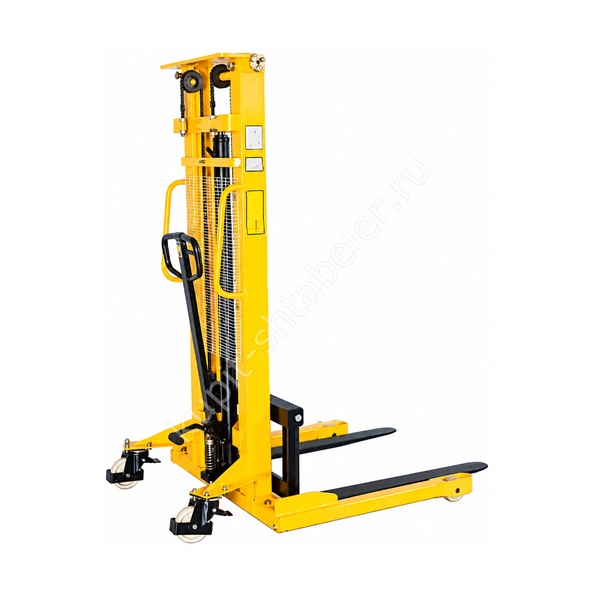

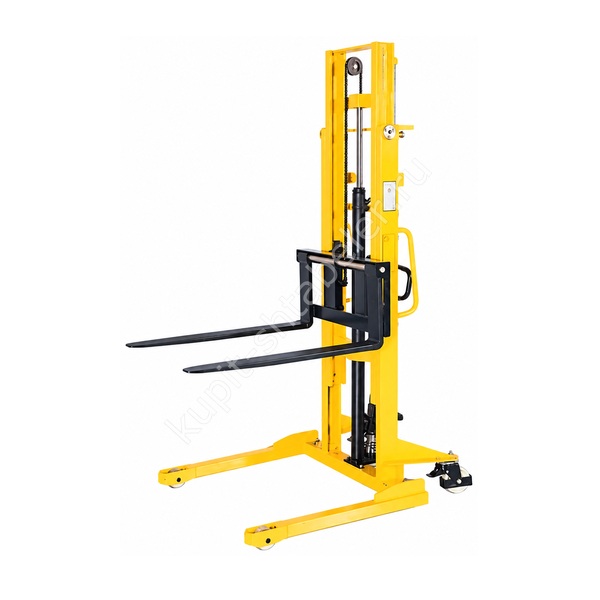

JHLIFT WMSA1500-2000, артикул PS043846, является ручным гидравлическим штабелёром для двухметровых ярусов и операций в помещениях с ограниченными проёмами. В точной карточке подтверждены грузоподъёмность 1500 кг и высота подъёма 2000 мм. Расширенные опоры проходят снаружи палеты, а раздвижные вилы позволяют настроить рабочую ширину под основание груза.
Мачта и рабочая высота
Мачта проходит через проём при высоте 1500 мм, но в рабочем положении её верхняя точка может достигать 2510 мм. Для выбранной версии вилы поднимаются до 2000 мм. Замер проводят в самой низкой точке потолочной зоны, а не по номинальной высоте здания.
Расширенные опоры и раздвижные вилы
Длина вил равна 1070 мм, рабочая ширина регулируется в диапазоне 210-800 мм. Перед заказом измеряют карманы поддона и наружный контур палеты. Опорные ноги должны пройти по сторонам груза, не касаясь стоек, упаковки и защитных элементов стеллажа.
Габариты и маршрут
Габарит JHLIFT WMSA1500-2000 равен 1480 мм по длине и 1080-1360 мм по ширине. Развороту требуется радиус 1650 мм, однако перед стеллажом нужен запас для совмещения вил с карманами. Колонны, отбойники и открытые двери включают в фактический замер.
Центр нагрузки
Центр нагрузки для этой модификации равен 400 мм. Грузоподъёмность 1500 кг относится к равномерно размещённой исправной палете. Выступ вперёд, жидкое содержимое или закреплённая сбоку оснастка сдвигают центр тяжести и требуют отдельного согласования.
Колёса, подхват и пол
Нижняя точка вил 75 мм связана с клиренсом 25-30 мм. Размеры роликов и рулевых колёс составляют 80х50 и 150х50 мм. Даже небольшой порог при полной нагрузке увеличивает усилие и может раскачать груз, поэтому маршрут очищают до смены.
Ручной гидравлический привод
Подъём создаёт ручная гидравлическая система, а штабелёр перемещает оператор. Такой привод подходит для умеренного числа циклов и короткого ровного маршрута. При интенсивной смене, длинных перевозках или частой работе на предельной высоте следует сравнить полуэлектрическую либо самоходную технику.
Подходящие задачи
Сочетание 1500 кг и 2000 мм рассчитано на двухметровых ярусов и операций в помещениях с ограниченными проёмами. Оно не определяет производительность без данных о маршруте. Количество операций, качество пола и доступ к палете влияют на выбор не меньше, чем номинальные цифры в карточке.
Характеристики PS043846
- грузоподъёмность: 1500 кг;
- высота подъёма: 2000 мм;
- мачта в сложенном и поднятом положении: 1500/2510 мм;
- вилы: длина 1070 мм, регулировка 210-800 мм;
- общий габарит: 1480 x 1080-1360 мм;
- радиус поворота: 1650 мм;
- высота подхвата и клиренс: 75/25-30 мм.
Данные для подбора
Для подбора передают массу и размеры самой тяжёлой палеты, высоту яруса, ширину карманов, расстояние между стойками и минимальный проём на маршруте. Полезны фотографии рабочей зоны, но все размеры фиксируют численно. Отдельно указывают число циклов за смену.
Приёмка
На объекте сверяют артикул PS043846, измеряют вилы и сложенный габарит мачты. Холостой подъём должен проходить без рывков и постороннего шума. Пробу с грузом проводит ответственный сотрудник, не превышая параметры точной модификации.
Обслуживание
Технический журнал заводят с даты ввода. В нём отмечают осмотры мачты, цепей, гидравлики, роликов и тормоза. Частота обслуживания зависит от циклов и загрязнённости помещения; календарный интервал не отменяет ежедневную проверку перед началом работы.
Безопасная эксплуатация
Под поднятым грузом не находятся, людей на вилах не перевозят, а палету не удерживают руками во время движения мачты. Перед поворотом вилы опускают в транспортное положение. Повреждённое основание, неизвестная масса или боковой перекос являются основанием отказаться от подъёма.
Что указать в заказе
Коммерческий запрос должен содержать PS043846, JHLIFT WMSA1500-2000, 1500 кг и 2000 мм. Текущая цена страницы связана с товарной записью и обновляется вместе с метаданными. Число из старого прайса в описание вручную не переносится.
