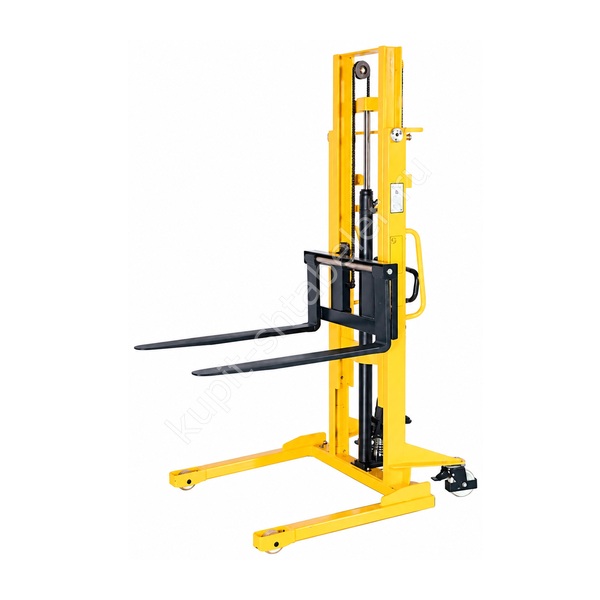

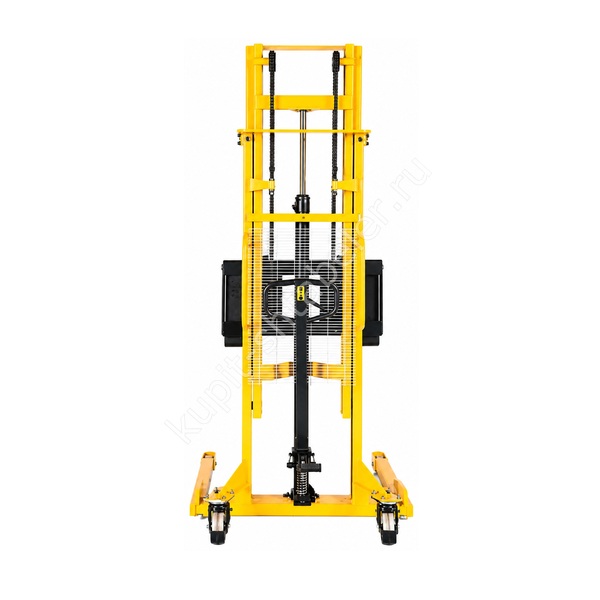

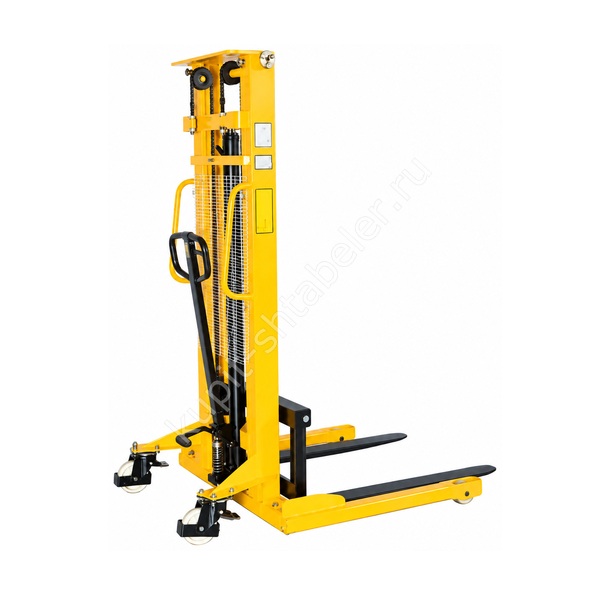

Фото серии
О модели
JHLIFT WMSA1500-2500: точная модификация
Карточка PS043847 относится к гидравлическому штабелёру JHLIFT WMSA1500-2500 с ручным перемещением и подъёмом. Модификация рассчитана на средних стеллажных уровней, где требуется заранее проверить верхний габарит мачты; её точные параметры составляют 1500 кг и 2500 мм. Исполнение WMSA отличается разнесёнными опорами и регулируемыми вилами.
Мачта и рабочая высота
Для мачты важны сразу три отметки: подъём вил 2500 мм, сложенный габарит 1770 мм и полный габарит 3010 мм. Проходимость и возможность выполнить подъём проверяются разными замерами. Если упаковка выступает над палетой, её высоту добавляют к рабочей отметке вил.
Расширенные опоры и раздвижные вилы
Рабочий орган состоит из вил 1070 мм с изменяемым положением 210-800 мм. Их вводят под груз полностью и располагают симметрично. Расширенные опоры охватывают палету снаружи, поэтому на полу не должно быть бордюров, направляющих или тары, мешающей колёсам.
Габариты и маршрут
Общая длина машины составляет 1480 мм, ширина меняется в пределах 1080-1360 мм, радиус поворота равен 1650 мм. Эти значения не являются готовой шириной рабочего прохода. К ним добавляют габарит палеты, положение рукояти и безопасное место для оператора.
Центр нагрузки
Для JHLIFT WMSA1500-2500 зафиксированы 1500 кг при центре нагрузки 400 мм. Вес по документам недостаточен, если центр тяжести расположен далеко от мачты. Чем дальше он смещён, тем выше опрокидывающий момент; подходящую конфигурацию выбирают по реальной геометрии грузовой единицы.
Колёса, подхват и пол
Нижняя точка вил 75 мм связана с клиренсом 25-30 мм. Размеры роликов и рулевых колёс составляют 80х50 и 150х50 мм. Даже небольшой порог при полной нагрузке увеличивает усилие и может раскачать груз, поэтому маршрут очищают до смены.
Ручной гидравлический привод
JHLIFT WMSA1500-2500 не имеет электроподъёма или тягового привода. Ручная конфигурация оправдана при коротком пути и ограниченной сменной нагрузке. Для рампы, частых циклов или регулярного перемещения тяжёлых палет менеджеру сообщают режим работы, чтобы сравнить другой класс техники.
Подходящие задачи
Версия с подъёмом 2500 мм подходит для средних стеллажных уровней, где требуется заранее проверить верхний габарит мачты, если стеллаж и палета совместимы с наружными опорами. Практическая задача должна быть описана точнее, чем «поднять на 2500 мм»: важны высота балки, направление установки, габарит упаковки и свободный верхний зазор.
Характеристики PS043847
- грузоподъёмность: 1500 кг;
- высота подъёма: 2500 мм;
- мачта в сложенном и поднятом положении: 1770/3010 мм;
- вилы: длина 1070 мм, регулировка 210-800 мм;
- общий габарит: 1480 x 1080-1360 мм;
- радиус поворота: 1650 мм;
- высота подхвата и клиренс: 75/25-30 мм.
Данные для подбора
Для подбора передают массу и размеры самой тяжёлой палеты, высоту яруса, ширину карманов, расстояние между стойками и минимальный проём на маршруте. Полезны фотографии рабочей зоны, но все размеры фиксируют численно. Отдельно указывают число циклов за смену.
Приёмка
До эксплуатации сопоставляют табличку с заказом: PS043847, 1500 кг и 2500 мм. Затем проверяют крепёж, ролики, тормоз, цепи и гидравлику. Подтекание, люфт или повреждённый шланг являются причиной остановить ввод и оформить замечание.
Обслуживание
Технический журнал заводят с даты ввода. В нём отмечают осмотры мачты, цепей, гидравлики, роликов и тормоза. Частота обслуживания зависит от циклов и загрязнённости помещения; календарный интервал не отменяет ежедневную проверку перед началом работы.
Безопасная эксплуатация
Под поднятым грузом не находятся, людей на вилах не перевозят, а палету не удерживают руками во время движения мачты. Перед поворотом вилы опускают в транспортное положение. Повреждённое основание, неизвестная масса или боковой перекос являются основанием отказаться от подъёма.
Что указать в заказе
В заказе фиксируют JHLIFT WMSA1500-2500, артикул PS043847, грузоподъёмность 1500 кг и подъём 2500 мм. Цена берётся из текущего поля карточки и не зашита в технический текст. При замене высоты или нагрузки оформляют другую точную позицию.
