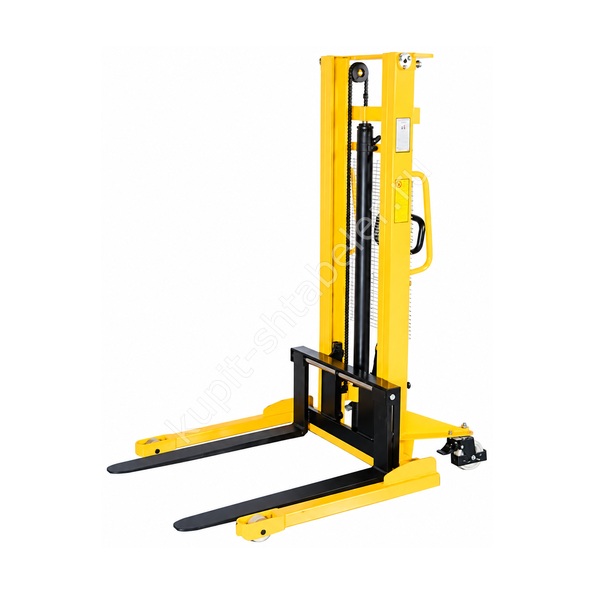

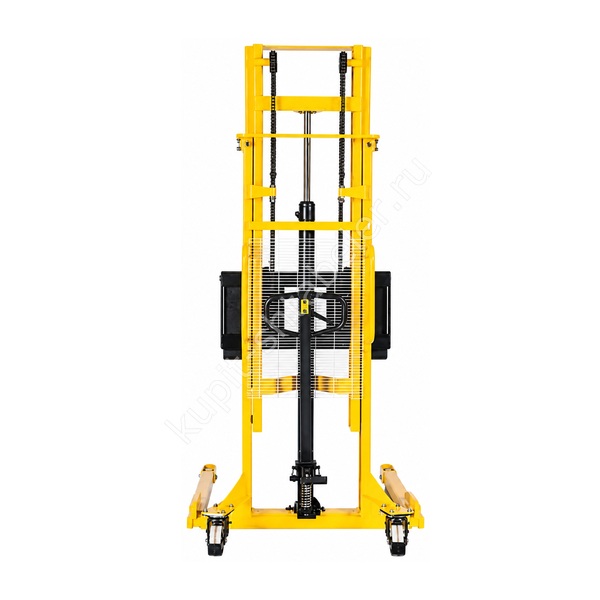

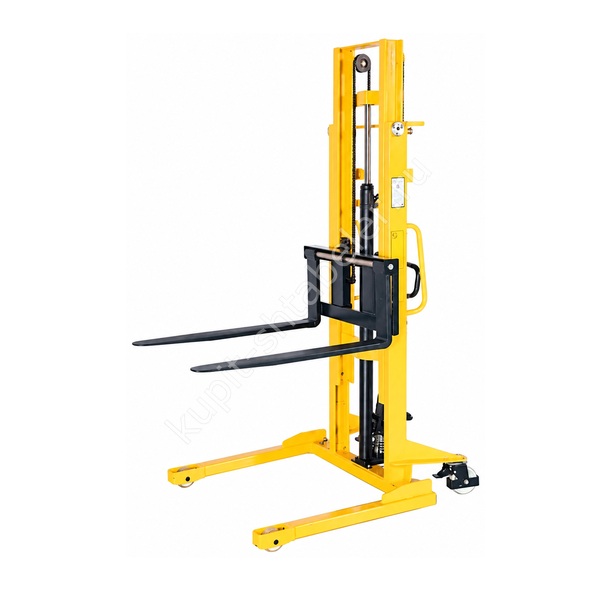

Фото серии
О модели
JHLIFT WMSA1500-3000: точная модификация
Карточка PS043848 относится к гидравлическому штабелёру JHLIFT WMSA1500-3000 с ручным перемещением и подъёмом. Модификация рассчитана на трёхметровых ярусов при наличии достаточного пространства над грузом; её точные параметры составляют 1500 кг и 3000 мм. Исполнение WMSA отличается разнесёнными опорами и регулируемыми вилами.
Мачта и рабочая высота
Сложенная мачта имеет высоту 2020 мм, а при полном подъёме достигает 3510 мм. Первую цифру используют для проверки маршрута, вторую для рабочей зоны у стеллажа. Заявленная высота подъёма 3000 мм не означает, что груз автоматически войдёт на полку той же высоты. Нужен технологический зазор для подъёма, горизонтального ввода и безопасного снятия нагрузки с вил.
Расширенные опоры и раздвижные вилы
Для совместимости с палетой сверяют длину вил 1070 мм и диапазон их установки 210-800 мм. У WMSA опоры и вилы идут по разным траекториям: вилы входят под основание, а опоры остаются снаружи. Эта геометрия полезна только при достаточном боковом просвете.
Габариты и маршрут
Маршрут для артикула PS043848 оценивают по длине 1480 мм, регулируемой ширине 1080-1360 мм и радиусу поворота 1650 мм. Отдельно проверяют пространство для рукояти. На повороте груз держат низко, поэтому ширина палеты влияет на траекторию сильнее, чем при движении пустой машины.
Центр нагрузки
Центр нагрузки для этой модификации равен 400 мм. Грузоподъёмность 1500 кг относится к равномерно размещённой исправной палете. Выступ вперёд, жидкое содержимое или закреплённая сбоку оснастка сдвигают центр тяжести и требуют отдельного согласования.
Колёса, подхват и пол
Подхват начинается с 75 мм, свободный просвет под конструкцией равен 25-30 мм. Колёса 80х50 и 150х50 мм предназначены для складского покрытия. Для рампы, повреждённого асфальта или металлических порогов эту ручную машину не выбирают без проверки условий.
Ручной гидравлический привод
Подъём создаёт ручная гидравлическая система, а штабелёр перемещает оператор. Такой привод подходит для умеренного числа циклов и короткого ровного маршрута. При интенсивной смене, длинных перевозках или частой работе на предельной высоте следует сравнить полуэлектрическую либо самоходную технику.
Подходящие задачи
JHLIFT WMSA1500-3000 применяют для трёхметровых ярусов при наличии достаточного пространства над грузом. Для нестандартной тары сначала сопоставляют вилы и опоры с основанием груза. Если поддон можно взять только с одной стороны либо около полки стоят направляющие, это указывают менеджеру до выставления счёта.
Характеристики PS043848
- грузоподъёмность: 1500 кг;
- высота подъёма: 3000 мм;
- мачта в сложенном и поднятом положении: 2020/3510 мм;
- вилы: длина 1070 мм, регулировка 210-800 мм;
- общий габарит: 1480 x 1080-1360 мм;
- радиус поворота: 1650 мм;
- высота подхвата и клиренс: 75/25-30 мм.
Данные для подбора
Менеджеру сообщают габарит палеты, положение центра тяжести, требуемый уровень вил и свободную высоту над стеллажом. Затем сверяют наружные опоры, радиус поворота и проёмы. По одному обозначению WMSA нельзя подтвердить совместимость с конкретным складом.
Приёмка
Приёмка начинается с кода PS043848 и обозначения WMSA1500-3000. Проверяют комплектность, отсутствие деформаций, плавность подъёма и удержание вил без самопроизвольного опускания. Совпадение цвета или общего названия WMSA не подтверждает нужную высоту мачты.
Обслуживание
Ежесменный осмотр охватывает вилы, сварные швы опор, колёса, цепи, мачту и гидравлические соединения. Загрязнение роликов и повреждение пола повышают сопротивление движению. Интервалы смазки и обслуживания берут из руководства, которое относится к поставленной машине.
Безопасная эксплуатация
Под поднятым грузом не находятся, людей на вилах не перевозят, а палету не удерживают руками во время движения мачты. Перед поворотом вилы опускают в транспортное положение. Повреждённое основание, неизвестная масса или боковой перекос являются основанием отказаться от подъёма.
Что указать в заказе
Для счёта используют полное обозначение JHLIFT WMSA1500-3000 и код PS043848. В спецификации повторяют вилы 1070 мм, диапазон 210-800 мм и рабочую высоту 3000 мм. Это снижает риск отгрузить близкую по названию конфигурацию.
