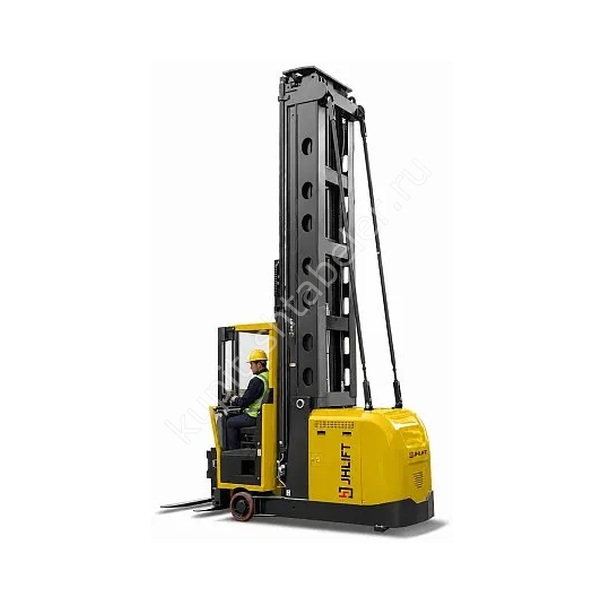

Точная версия JHLIFT ZENITH 10-16
Артикул PS046126 идентифицирует JHLIFT ZENITH 10-16. Его заявленная нагрузка составляет 1500-1600 кг, высота подъёма 5200-14700 мм. Подбор начинают с груза и маршрута, а не с внешнего сходства с другими машинами JHLIFT.
Нагрузка и центр тяжести
Значение 1500-1600 кг относится к нормальному положению груза при расчётном центре 600 мм. На рабочей высоте источник указывает остаток 500-1600 кг. Длинная тара, смещение вперёд и навесное устройство требуют пересчёта.
Мачта и рабочая высота
Подъём равен 5200-14700 мм. Сложенная высота 2850-5950 мм, верхний габарит 6050-15550 мм. Эти размеры проверяют по воротам, потолку, светильникам, спринклерам и верхней балке. Высота груза добавляется к положению вил.
Габариты и маневрирование
При планировке используют длину из паспорта мм и ширину из паспорта мм. Радиус 2130-2350 мм проверяют разметкой с реальной тарой. Узкое прямое место ещё не гарантирует безопасный вход в ряд.
Совместимость с грузом
Рабочий орган и тара должны совпасть по размерам. Вилы или платформа имеют размер 50x122x1150 мм. Груз размещают симметрично, без опоры только на концы. Повреждённую палету или бочку не компенсируют дополнительным усилием механизма.
Батарея и зарядка
Для артикула PS046126 источник приводит батарею Li-ion 80V 906Аh / свинцово-кислотная 80V 930Ah. До поставки фиксируют технологию, ёмкость, разъём и штатное зарядное устройство. Зарядное место должно быть сухим, защищённым и организованным по инструкции к фактически установленной АКБ.
Колёса и покрытие пола
Колёса или ролики выполнены из материала «полиуретан». Машина рассчитана на ровное твёрдое покрытие. Порог, выбоина, стык плит или упаковочная лента ухудшают устойчивость и торможение; маршрут осматривают до начала смены.
Скорость и рабочий цикл
Скорость движения составляет 10,5-11,5 км/ч с грузом и км/ч без него. В расчёт входят подход, точное позиционирование, подъём, установка и обратный ход. У людей, дверей и пересечений скорость ограничивают правила объекта.
Особенности артикула PS046126

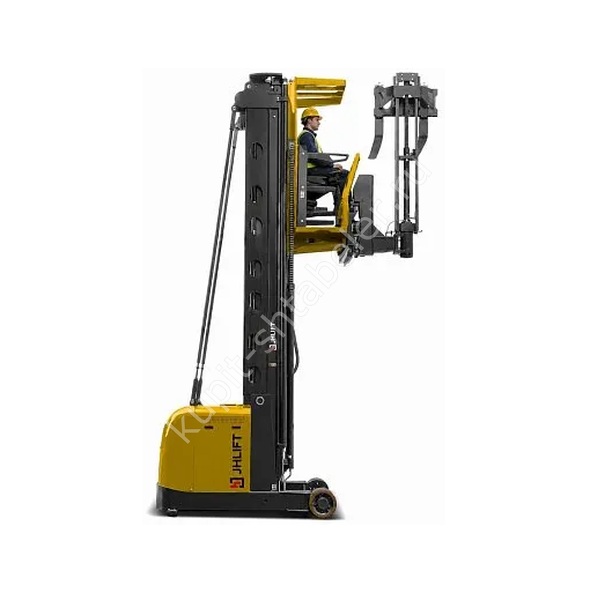

ZENITH 10-16 является семейством узкопроходных высотных машин, а не одной фиксированной конфигурацией. Диапазоны 1500-1600 кг и 5200-14700 мм раскрывают только после выбора мачты, кабины, батареи и схемы наведения.
Характеристики
- грузоподъёмность: 1500-1600 кг;
- высота подъёма: 5200-14700 мм;
- остаточная грузоподъёмность: 500-1600 кг;
- рабочий орган: 50x122x1150 мм;
- батарея: Li-ion 80V 906Аh / свинцово-кислотная 80V 930Ah;
- масса: 7300-7950 кг;
Данные для подбора
Заявка должна описывать операцию: что поднимать, откуда брать, на какую отметку ставить и как далеко перевозить. Затем сверяют мачту, габариты, батарею и остаточную нагрузку артикула PS046126. Фото склада дополняет замеры, но не заменяет их.
Приёмка техники
Приёмка начинается с заводской таблички и комплекта документов. Для позиции PS046126 проверяют соответствие модели, высоты, батареи и вил либо захвата. Подтёк, повреждённый кабель, люфт или необычный шум фиксируют до начала эксплуатации.
Обслуживание
Журнал обслуживания ведут с даты ввода. В нём отмечают состояние роликов, крепежа, мачты, гидравлики и электрики. Заявленная масса 7300-7950 кг учитывается при перевозке и подготовке пола. Неисправную машину выводят из работы до диагностики.
Безопасная работа
Перед подъёмом подтверждают массу, устойчивость и центр груза. На повороте рабочий орган держат в транспортном положении. Резкое торможение, разворот на уклоне и движение с грузом на рабочей высоте меняют устойчивость и не допускаются. Оператор должен видеть маршрут и соблюдать разметку пешеходных зон.
Что указать в заказе
Коммерческая спецификация должна повторять модель JHLIFT ZENITH 10-16, код PS046126, рабочую высоту, допустимую нагрузку и выбранную батарею. Любая замена мачты, платформы, захвата или аккумулятора требует новой проверки, даже если название серии остаётся прежним.
