О модели

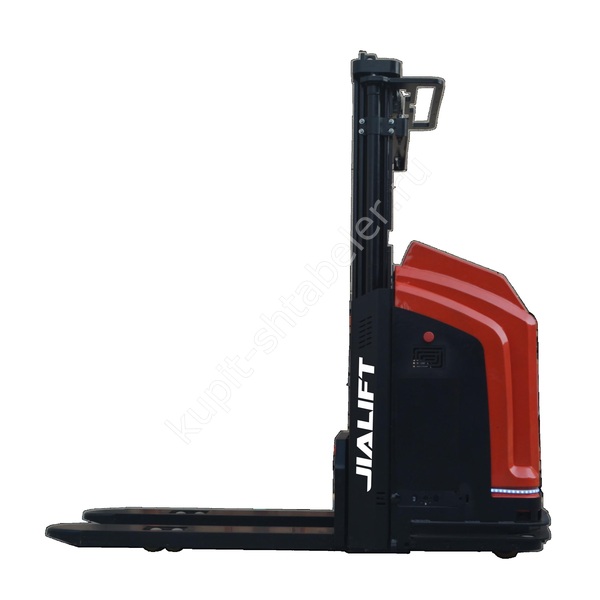

Автоматизированный штабелёр JIALIFT CL1530VA рассматривают для проекта передачи палет между рабочими точками. Номинальная грузоподъёмность составляет 1500 кг, высота подъёма вил 3000 мм. Внедрение требует согласования маршрута и взаимодействия с оборудованием; возможности навигации из обозначения модели не выводят.
Размеры и рабочая зона
Для оценки места под JIALIFT CL1530VA используют размеры из таблицы: общая длина 1980 мм, минимальный радиус поворота 1594 мм. Радиус поворота не равен ширине рабочего прохода. В манёвр входят палета, выступающая упаковка и зазоры до стеллажей или оборудования. Длина вил CL1530VA составляет 1150 мм; её сопоставляют с основанием палеты и расположением груза. Для CL1530VA указаны полиуретановые колёса; покрытие и состояние стыков на маршруте проверяют вместе с выбранной ходовой частью.
Датчик положения
Для подъёмного узла JIALIFT CL1530VA указан датчик положения. Контроль положения относится к подъёмному узлу. Возможности навигации, обнаружения препятствий и взаимодействия с другим оборудованием не выводят из наличия этого датчика. Для проекта передачи палеты покажите каждую рабочую точку и её грузовой интерфейс. Положение основания тары, высота принимающей поверхности и доступ к ней должны соответствовать выбранной машине; соответствие проверяют отдельно для каждой операции.
Условия подбора
Эксплуатационная масса CL1530VA по заводской таблице составляет 1105 кг. Для проекта с CL1530VA нужны план участка, описание обмена палетами и требования к внешнему оборудованию. Тип навигации, защитные функции и интерфейсы интеграции необходимо подтвердить отдельно. Размеры палеты и положение центра тяжести должны соответствовать выбранному грузозахватному исполнению; батарейное оснащение согласуют в спецификации.
