О модели

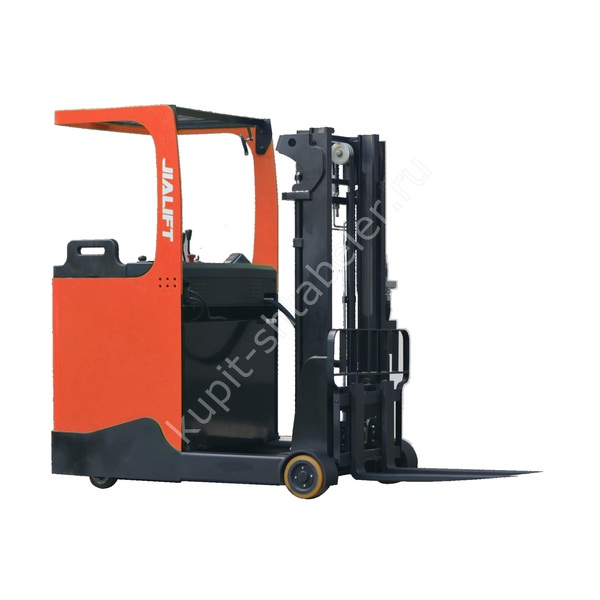

JIALIFT Q1545GB подбирают под работу с палетой у стеллажной ячейки. Номинальная грузоподъёмность по заводским данным составляет 1500 кг при центре нагрузки 500 мм. Высота подъёма указанного исполнения равна 4500 мм; допустимую массу в рабочем положении проверяют по диаграмме нагрузки этой мачты.
Размеры и рабочая зона
Для оценки места под JIALIFT Q1545GB используют размеры из таблицы: общая длина 2350 мм, минимальный радиус поворота 1830 мм. Радиус поворота не равен ширине рабочего прохода. В манёвр входят палета, выступающая упаковка и зазоры до стеллажей или оборудования. Длина вил Q1545GB составляет 950 мм; её сопоставляют с основанием палеты и расположением груза. Для Q1545GB указаны полиуретановые колёса; покрытие и состояние стыков на маршруте проверяют вместе с выбранной ходовой частью.
Опора для руки оператора
Рабочее место JIALIFT Q1545GB оснащено опорой для руки оператора. Опору рассматривают при согласовании рабочего места и доступа к управлению. Её наличие не меняет грузовую диаграмму и необходимые размеры прохода возле стеллажа. При выборе этой высоты уточните, какой именно груз требуется ставить на верхнюю балку. Масса и глубина палеты входят в проверку диаграммы; единая серия не делает разные мачты взаимозаменяемыми.
Условия подбора
Эксплуатационная масса Q1545GB по заводской таблице составляет 3390 кг. Для Q1545GB передайте массу и геометрию палеты, целевой уровень установки и размеры проёмов. При длинном грузе отдельно покажите центр тяжести. Мачту, батарею, зарядное устройство и требуемые опции согласуют по полной модели, сохраняя различие между штатным оснащением и дополнительным оборудованием.
