О модели

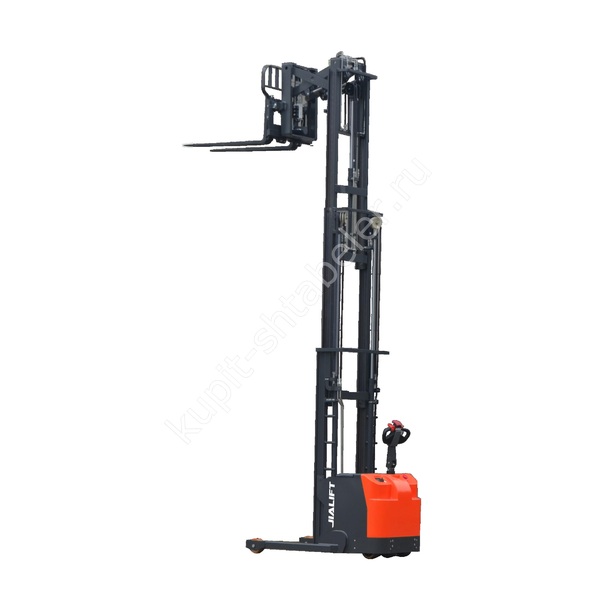

JIALIFT Q1545GC подбирают под работу с палетой у стеллажной ячейки. Номинальная грузоподъёмность по заводским данным составляет 1500 кг при центре нагрузки 500 мм. Высота подъёма указанного исполнения равна 4500 мм; допустимую массу в рабочем положении проверяют по диаграмме нагрузки этой мачты.
Размеры и рабочая зона
Для оценки места под JIALIFT Q1545GC используют размеры из таблицы: минимальный радиус поворота 1765 мм. Радиус поворота не равен ширине рабочего прохода. В манёвр входят палета, выступающая упаковка и зазоры до стеллажей или оборудования. Длина вил Q1545GC составляет 950 мм; её сопоставляют с основанием палеты и расположением груза. Для Q1545GC указаны полиуретановые колёса; покрытие и состояние стыков на маршруте проверяют вместе с выбранной ходовой частью.
Пантограф вил
Для подачи вил JIALIFT Q1545GC используется пантограф. Геометрию выдвижения вил увязывают с глубиной ячейки и положением палеты. Нагрузку проверяют для нужного положения грузозахватного устройства, включая фактический центр тяжести груза. В этом исполнении отдельно сверяют рабочую высоту и положение вил при выдвижении. Палета должна соответствовать геометрии захвата. Наличие пантографа не означает, что на любом вылете сохраняется номинальная нагрузка.
Условия подбора
Эксплуатационная масса Q1545GC по заводской таблице составляет 2500 кг. Для Q1545GC передайте массу и геометрию палеты, целевой уровень установки и размеры проёмов. При длинном грузе отдельно покажите центр тяжести. Мачту, батарею, зарядное устройство и требуемые опции согласуют по полной модели, сохраняя различие между штатным оснащением и дополнительным оборудованием.
