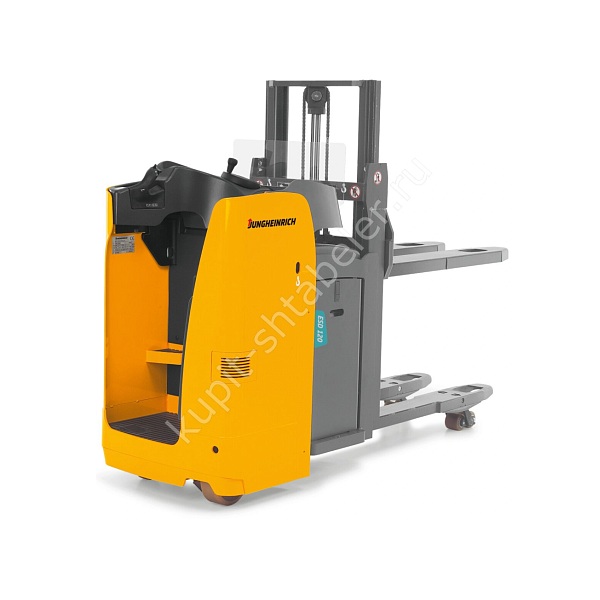

JUNGHEINRICH ESD 120 ZT · 1660 мм: номинальная нагрузка мачтовых вил 1000 кг, высота подъёма 1660 мм, вилы длиной 1190 мм. Эти параметры относятся к выбранному исполнению, а не к предельным значениям всей серии.
Два уровня перевозки груза
У ESD мачтовый подъём и опорный транспортный уровень имеют разные ограничения нагрузки. Общую транспортную массу нельзя выдавать за грузоподъёмность верхних вил. Положение оператора и размеры батарейного отсека тоже относятся к выбранной машине: их нельзя определять только по общему снимку семейства.
Размеры выбранного исполнения
Полный габарит поднятой мачты 2200 мм. Ширина машины 760 мм. Общая длина машины 2260 мм. Расчётный центр тяжести 600 мм. Радиус разворота машины 2015 мм. Рабочую отметку сравнивают с уровнем опоры груза; высоту ворот и потолочных коммуникаций проверяют по габаритам самой мачты.
Подбор для рабочего места
В заявке разделите массы верхней и нижней паллет, укажите рабочую отметку и высоту въезда. Для низкой мачты важен каждый из габаритов: сложенное положение, свободный ход и полная высота. Если машина должна проходить в кузов, проверяют также переход рампы и фактическое положение опор.
Комплектация и документация
К карточке приложены технические материалы с указанными моделями и редакциями. Документ серии содержит варианты оснащения; его таблицы не означают, что каждый из них установлен на выбранной машине. Перед эксплуатацией нужны инструкция и документы именно поставленного экземпляра.
Что указать в заявке
Для заявки передайте массу груза с основанием, его размеры и центр тяжести, рабочую высоту и минимальный въезд на маршруте. Если важны свободный подъём или вход под закрытый поддон, укажите это отдельно. Мачта и геометрия опор должны подходить к задаче одновременно; одного совпадения номинальной нагрузки недостаточно. Заказ оформляется как заявка на счёт.
