JAC CDD10-1800: точная модификация
Модель рассматривается как самостоятельная конфигурация. Это исключает подмену характеристик данными похожего штабелёра. Для этой версии указаны: грузоподъёмность 999 кг; подъём 1800 мм; длина вил 1150 мм.
Работа с палетой и стеллажом
Для модели предусмотрены электропередвижение и электрический подъём. Перед выбором сопоставляют массу палеты, верхнюю рабочую отметку и фактический центр груза.
Мачта и высота помещения
высота сложенной мачты 2277. Перед вводом в работу проверяют запас до потолка, светильников и спринклеров, а также высоту проёмов по маршруту.
Проходы и разворот
длина машины 1914; ширина 808; радиус поворота 1460; рабочий коридор 2302. Поворот и подход к палете проверяют на плане склада, оставляя запас для корпуса и безопасного маневрирования.
Батарея и зарядка
батарея 24V/210AH; управление механическое рулевое. Комплектацию по АКБ нельзя определять только по фотографии. Перед поставкой фиксируют напряжение, ёмкость и тип зарядного устройства.
Пол и рабочий режим
Рабочий участок должен выдерживать суммарную массу штабелёра и палеты. Уклоны, края рампы и перепады высоты отмечают на схеме движения и проверяют по инструкции производителя.
Комплектация поставки

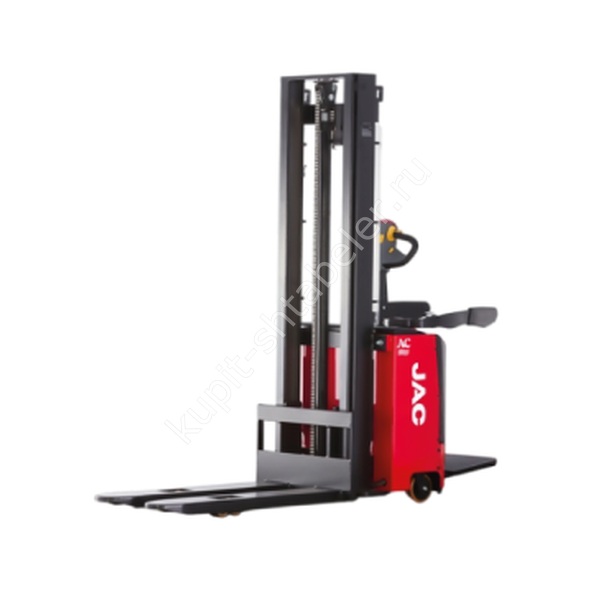

Комплектацию записывают отдельным перечнем: мачта, вилы, АКБ, зарядное устройство и дополнительные опции. Изображение показывает общий вид серии и не заменяет спецификацию поставки.
Приёмка техники
Приёмку начинают со сверки модели и комплектации. Затем осматривают вилы, цепи, мачту и колёса, проверяют торможение и выполняют пробный цикл без предельной нагрузки.
Что сообщить менеджеру
Для точного подбора нужны масса и размеры палеты, высота верхней балки, ширина проходов, состояние пола и предполагаемое число циклов за смену. Эти данные позволяют проверить модификацию до отгрузки. Сведения сверяют с точным обозначением машины до оформления поставки.
Контроль исполнения JAC CDD10-1800
При согласовании техники модель переносят в спецификацию без сокращений и замены похожим индексом. Отдельно проверяют покрытие, продольные уклоны и перепады в местах, где машина будет работать с грузом. Поставленную машину сопоставляют со спецификацией по мачте, колёсам, вилам и навесному оборудованию.
Проверенные параметры JAC CDD10-1800
- Грузоподъемность, кг: 999
- Высота подъема, мм: 1800
- Размер вил (ДхШхТ), мм: 60*180*1150
- Высота мачты в сложенном состоянии, мм: 2277
- Управление: механическое рулевое
- Центр тяжести груза, мм: 600
- Высота мачты в разложенном состоянии, мм: 2277
- Общая длина, мм: 1914
- Ширина базы, мм: 808
- Размер вил (толщина*ширина*длина), мм: 60*180*1150
