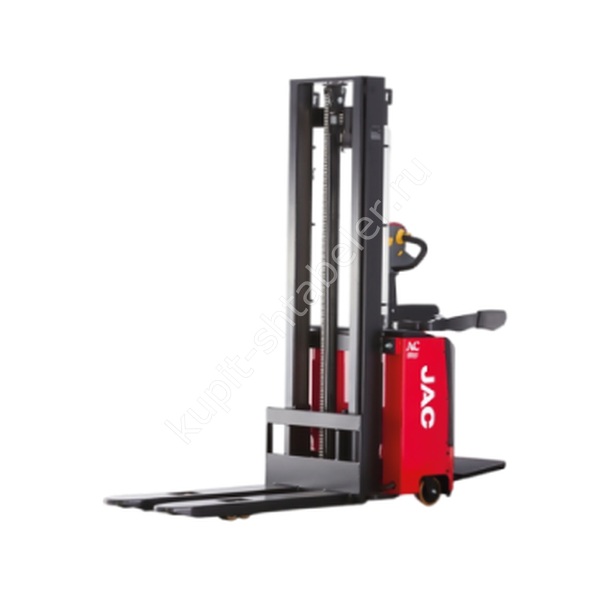

Фото серии
О модели
JAC CDD10-2600: точная модификация
Модель рассматривается как самостоятельная конфигурация. Это исключает подмену характеристик данными похожего штабелёра. Для этой версии указаны: грузоподъёмность 1000 кг; подъём 2600 мм; длина вил 1150 мм.
Работа с палетой и стеллажом
Для модели предусмотрены электропередвижение и электрический подъём. Допустимую массу на верхнем ярусе уточняют по диаграмме мачты, особенно при длинном грузе или смещённом центре тяжести.
Мачта и высота помещения
высота сложенной мачты 1877. Перед вводом в работу проверяют запас до потолка, светильников и спринклеров, а также высоту проёмов по маршруту.
Проходы и разворот
длина машины 1914; ширина 808; радиус поворота 1460; рабочий коридор 2302. Ширину прохода измеряют в рабочей зоне, а не только между стойками: учитывают поддон, свес груза и место разворота.
Батарея и зарядка
батарея 24V/210AH; управление механическое рулевое. Энергетическую часть выбирают после оценки пробега и количества подъёмов. Также проверяют напряжение сети в месте зарядки.
Пол и рабочий режим
Колёса и привод рассчитаны на определённое качество пола. Пороги, выбоины и загрязнения увеличивают нагрузку на ходовую часть, поэтому маршрут осматривают до ввода машины в смену.
Комплектация поставки
В заказе отдельно фиксируют тип мачты, вилы, батарею, зарядное устройство и требуемые опции. Серийная фотография не подтверждает комплектацию конкретной машины, поэтому окончательным документом служит согласованная спецификация.
Приёмка техники
При получении сверяют шильдик, состояние вил и мачты, работу тормоза и органов управления. Нагрузочную проверку проводят поэтапно на подготовленном участке.
Что сообщить менеджеру
Менеджеру передают размеры и массу груза, рабочую высоту, план проходов, сведения о покрытии и график смены. По ним проверяют мачту, остаточную грузоподъёмность и батарею. Сведения сверяют с точным обозначением машины до оформления поставки.
Контроль исполнения JAC CDD10-2600
Эту модификацию сверяют по модели целиком, поскольку близкие обозначения серии относятся к разным исполнениям. Рабочий коридор сравнивают не с расстоянием между стойками, а с фактически свободной шириной у пола. Поставленную машину сопоставляют со спецификацией по мачте, колёсам, вилам и навесному оборудованию.
Проверенные параметры JAC CDD10-2600
- Грузоподъемность, кг: 1000
- Высота подъема, мм: 2600
- Размер вил (ДхШхТ), мм: 60*180*1150
- Высота мачты в сложенном состоянии, мм: 1877
- Управление: механическое рулевое
- Центр тяжести груза, мм: 600
- Высота мачты в разложенном состоянии, мм: 3137
- Общая длина, мм: 1914
- Ширина базы, мм: 808
- Размер вил (толщина*ширина*длина), мм: 60*180*1150
