JAC CDD10-3600: точная модификация
Эта модификация выделена отдельной карточкой, потому что высота мачты и грузоподъёмность относятся к точному исполнению, а не ко всей серии. Для этой версии указаны: грузоподъёмность 1000 кг; подъём 3600 мм; длина вил 1150 мм.
Работа с палетой и стеллажом
Для модели предусмотрены электропередвижение и электрический подъём. Рабочую задачу проверяют сразу по трём значениям: масса груза, высота установки и положение центра тяжести.
Мачта и высота помещения
высота сложенной мачты 2327. Перед вводом в работу проверяют запас до потолка, светильников и спринклеров, а также высоту проёмов по маршруту.
Проходы и разворот
длина машины 1914; ширина 808; радиус поворота 1460; рабочий коридор 2302. Для оценки манёвренности нужны реальные замеры коридора и зоны поворота с тем поддоном, который используется на объекте.
Батарея и зарядка
батарея 24V/210AH; управление механическое рулевое. Энергетическую часть выбирают после оценки пробега и количества подъёмов. Также проверяют напряжение сети в месте зарядки.
Пол и рабочий режим
Колёса и привод рассчитаны на определённое качество пола. Пороги, выбоины и загрязнения увеличивают нагрузку на ходовую часть, поэтому маршрут осматривают до ввода машины в смену.
Комплектация поставки

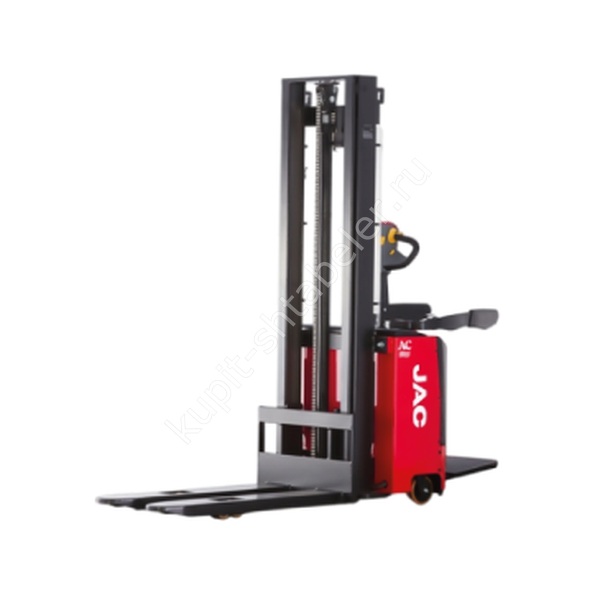

Комплектацию записывают отдельным перечнем: мачта, вилы, АКБ, зарядное устройство и дополнительные опции. Изображение показывает общий вид серии и не заменяет спецификацию поставки.
Приёмка техники
При получении сверяют шильдик, состояние вил и мачты, работу тормоза и органов управления. Нагрузочную проверку проводят поэтапно на подготовленном участке.
Что сообщить менеджеру
Заявка должна содержать параметры палеты, максимальную высоту установки, ширину коридоров, уклоны и интенсивность работы. Без этих данных нельзя надёжно выбрать исполнение. Сведения сверяют с точным обозначением машины до оформления поставки.
Контроль исполнения JAC CDD10-3600
Подбор начинают с проверки полного обозначения, а затем сопоставляют каждый рабочий параметр. Для тесной зоны полезна пробная разметка корпуса и траектории вил до оформления поставки. В акте приёмки отмечают модель, серийный номер, параметры батареи или двигателя и фактическую комплектацию.
Проверенные параметры JAC CDD10-3600
- Грузоподъемность, кг: 1000
- Высота подъема, мм: 3600
- Размер вил (ДхШхТ), мм: 60*180*1150
- Высота мачты в сложенном состоянии, мм: 2327
- Управление: механическое рулевое
- Центр тяжести груза, мм: 600
- Высота мачты в разложенном состоянии, мм: 4087
- Общая длина, мм: 1914
- Ширина базы, мм: 808
- Размер вил (толщина*ширина*длина), мм: 60*180*1150
