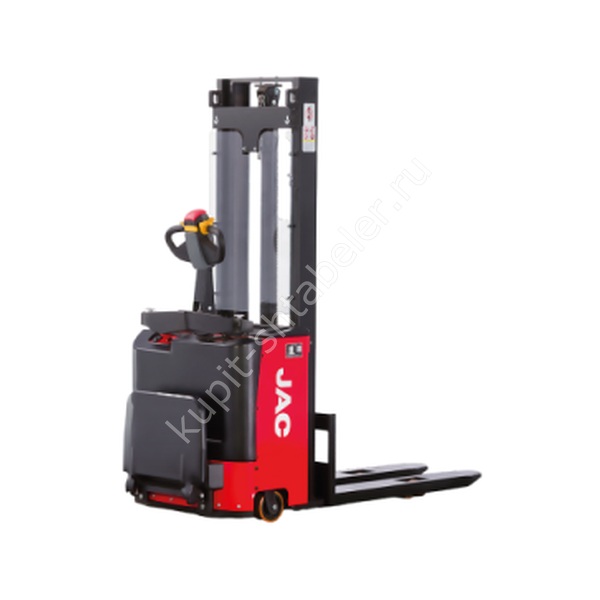

Фото серии
О модели
JAC CDD12-1800: точная модификация
Карточка описывает одно исполнение серии. Параметры соседних версий с другой мачтой к нему не переносятся. Для этой версии указаны: грузоподъёмность 1200 кг; подъём 1800 мм; длина вил 1150 мм.
Работа с палетой и стеллажом
Для модели предусмотрены электропередвижение и электрический подъём. Высоту стеллажа сверяют вместе с массой палеты. На максимальной отметке остаточная грузоподъёмность может быть ниже номинальной.
Мачта и высота помещения
высота сложенной мачты 2277. Перед вводом в работу проверяют запас до потолка, светильников и спринклеров, а также высоту проёмов по маршруту.
Проходы и разворот
длина машины 1914; ширина 808; радиус поворота 1460; рабочий коридор 2302. До заказа полезно пройти весь маршрут от разгрузки до стеллажа и зафиксировать самые узкие проёмы и повороты.
Батарея и зарядка
батарея 24/210; управление механическое рулевое. Для интенсивной работы заранее согласуют батарею и зарядное устройство. Расчёт ведут по реальному графику, а не по номинальному времени смены.
Пол и рабочий режим
Колёса и привод рассчитаны на определённое качество пола. Пороги, выбоины и загрязнения увеличивают нагрузку на ходовую часть, поэтому маршрут осматривают до ввода машины в смену.
Комплектация поставки
В заказе отдельно фиксируют тип мачты, вилы, батарею, зарядное устройство и требуемые опции. Серийная фотография не подтверждает комплектацию конкретной машины, поэтому окончательным документом служит согласованная спецификация.
Приёмка техники
Приёмку начинают со сверки модели и комплектации. Затем осматривают вилы, цепи, мачту и колёса, проверяют торможение и выполняют пробный цикл без предельной нагрузки.
Что сообщить менеджеру
Заявка должна содержать параметры палеты, максимальную высоту установки, ширину коридоров, уклоны и интенсивность работы. Без этих данных нельзя надёжно выбрать исполнение. Сведения сверяют с точным обозначением машины до оформления поставки.
Контроль исполнения JAC CDD12-1800
Карточка относится к одному исполнению; параметры другого варианта серии использовать для него нельзя. На объекте повторно измеряют самый узкий поворот и высоту ворот по реальному маршруту машины. В акте приёмки отмечают модель, серийный номер, параметры батареи или двигателя и фактическую комплектацию.
Проверенные параметры JAC CDD12-1800
- Грузоподъемность, кг: 1200
- Высота подъема, мм: 1800
- Размер вил (ДхШхТ), мм: 60*180*1150
- Высота мачты в сложенном состоянии, мм: 2277
- Управление: механическое рулевое
- Центр тяжести груза, мм: 600
- Высота мачты в разложенном состоянии, мм: 2277
- Общая длина, мм: 1914
- Ширина базы, мм: 808
- Размер вил (толщина*ширина*длина), мм: 60*180*1150
