О модели
JAC CDD12-2600: точная модификация
Модель рассматривается как самостоятельная конфигурация. Это исключает подмену характеристик данными похожего штабелёра. Для этой версии указаны: грузоподъёмность 1200 кг; подъём 2600 мм; длина вил 1150 мм.
Работа с палетой и стеллажом
Для модели предусмотрены электропередвижение и электрический подъём. Допустимую массу на верхнем ярусе уточняют по диаграмме мачты, особенно при длинном грузе или смещённом центре тяжести.
Мачта и высота помещения
высота сложенной мачты 1877. Перед вводом в работу проверяют запас до потолка, светильников и спринклеров, а также высоту проёмов по маршруту.
Проходы и разворот
длина машины 1914; ширина 808; радиус поворота 1460; рабочий коридор 2302. Поворот и подход к палете проверяют на плане склада, оставляя запас для корпуса и безопасного маневрирования.
Батарея и зарядка
батарея 24/210; управление механическое рулевое. Энергетическую часть выбирают после оценки пробега и количества подъёмов. Также проверяют напряжение сети в месте зарядки.
Пол и рабочий режим
Рабочий участок должен выдерживать суммарную массу штабелёра и палеты. Уклоны, края рампы и перепады высоты отмечают на схеме движения и проверяют по инструкции производителя.
Комплектация поставки

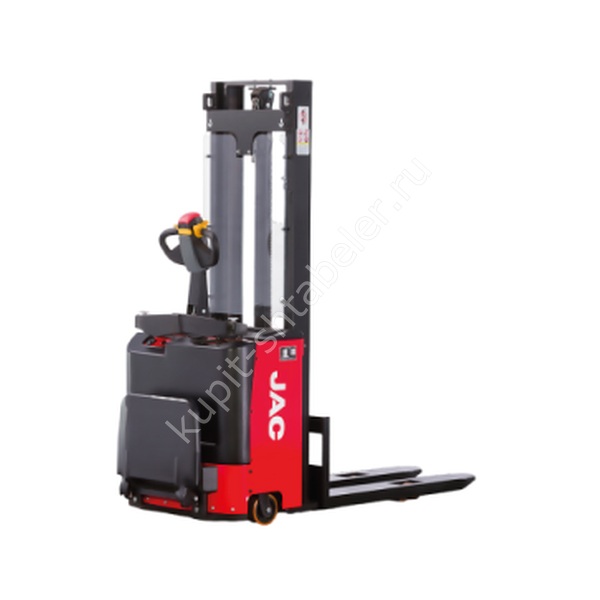

Комплектацию записывают отдельным перечнем: мачта, вилы, АКБ, зарядное устройство и дополнительные опции. Изображение показывает общий вид серии и не заменяет спецификацию поставки.
Приёмка техники
Приёмку начинают со сверки модели и комплектации. Затем осматривают вилы, цепи, мачту и колёса, проверяют торможение и выполняют пробный цикл без предельной нагрузки.
Что сообщить менеджеру
Заявка должна содержать параметры палеты, максимальную высоту установки, ширину коридоров, уклоны и интенсивность работы. Без этих данных нельзя надёжно выбрать исполнение. Сведения сверяют с точным обозначением машины до оформления поставки.
Контроль исполнения JAC CDD12-2600
Подбор начинают с проверки полного обозначения, а затем сопоставляют каждый рабочий параметр. Рабочий коридор сравнивают не с расстоянием между стойками, а с фактически свободной шириной у пола. Инструкцию и сервисный регламент привязывают к фактическому серийному номеру полученной машины.
Проверенные параметры JAC CDD12-2600
- Грузоподъемность, кг: 1200
- Высота подъема, мм: 2600
- Размер вил (ДхШхТ), мм: 60*180*1150
- Высота мачты в сложенном состоянии, мм: 1877
- Управление: механическое рулевое
- Центр тяжести груза, мм: 600
- Высота мачты в разложенном состоянии, мм: 3137
- Общая длина, мм: 1914
- Ширина базы, мм: 808
- Размер вил (толщина*ширина*длина), мм: 60*180*1150
