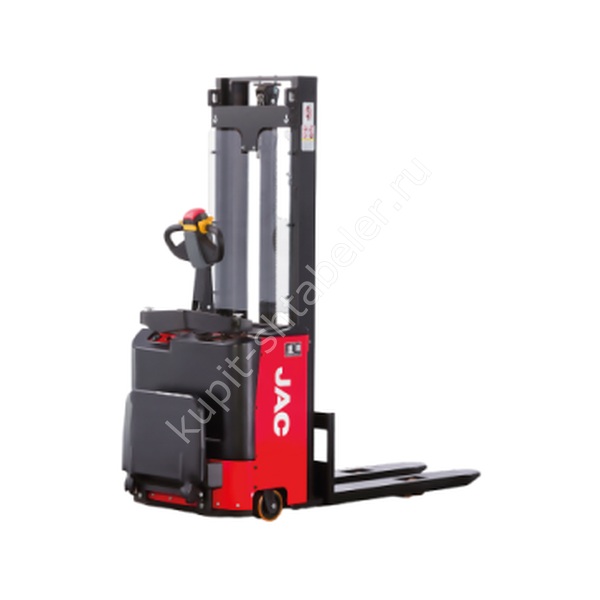

JAC CDD12-3600: точная модификация
Эта модификация выделена отдельной карточкой, потому что высота мачты и грузоподъёмность относятся к точному исполнению, а не ко всей серии. Для этой версии указаны: грузоподъёмность 1200 кг; подъём 3600 мм; длина вил 1150 мм.
Работа с палетой и стеллажом
Для модели предусмотрены электропередвижение и электрический подъём. Рабочую задачу проверяют сразу по трём значениям: масса груза, высота установки и положение центра тяжести.
Мачта и высота помещения
высота сложенной мачты 2327. Перед вводом в работу проверяют запас до потолка, светильников и спринклеров, а также высоту проёмов по маршруту.
Проходы и разворот
длина машины 1914; ширина 808; радиус поворота 1460; рабочий коридор 2302. Поворот и подход к палете проверяют на плане склада, оставляя запас для корпуса и безопасного маневрирования.
Батарея и зарядка
батарея 24/210; управление механическое рулевое. Для интенсивной работы заранее согласуют батарею и зарядное устройство. Расчёт ведут по реальному графику, а не по номинальному времени смены.
Пол и рабочий режим
До начала эксплуатации проверяют ровность покрытия, допустимую нагрузку на пол и отсутствие резких перепадов. На уклонах штабелёр используют только в пределах, указанных производителем; стоянку и зарядку организуют на подготовленной площадке.
Комплектация поставки
До выставления счёта согласуют мачту, параметры вил, батарею, зарядное устройство и оснащение рабочего места. Все выбранные позиции должны быть отражены в спецификации.
Приёмка техники
До допуска оператора проверяют обозначение машины, заряд, тормоз, руление и плавность подъёма. Испытание с грузом начинают на свободной площадке и увеличивают нагрузку постепенно.
Что сообщить менеджеру
Менеджеру передают размеры и массу груза, рабочую высоту, план проходов, сведения о покрытии и график смены. По ним проверяют мачту, остаточную грузоподъёмность и батарею. Сведения сверяют с точным обозначением машины до оформления поставки.
Контроль исполнения JAC CDD12-3600
Точное обозначение требуется сохранить в счёте, спецификации и акте приёмки, чтобы не смешать соседние версии. Для тесной зоны полезна пробная разметка корпуса и траектории вил до оформления поставки. До ввода в работу проверяют тормоза, рулевое управление, подъём и опускание на свободной площадке.
Проверенные параметры JAC CDD12-3600
- Грузоподъемность, кг: 1200
- Высота подъема, мм: 3600
- Размер вил (ДхШхТ), мм: 60*180*1150
- Высота мачты в сложенном состоянии, мм: 2327
- Управление: механическое рулевое
- Центр тяжести груза, мм: 600
- Высота мачты в разложенном состоянии, мм: 4087
- Общая длина, мм: 1914
- Ширина базы, мм: 808
- Размер вил (толщина*ширина*длина), мм: 60*180*1150
