JAC CDD15-2000: точная модификация
Для подбора важна полная модификация: одинаковое семейство может выпускаться с разными мачтами, батареями и габаритами. Для этой версии указаны: грузоподъёмность 1501 кг; подъём 2000 мм; длина вил 1150 мм.
Работа с палетой и стеллажом
Для модели предусмотрены электропередвижение и электрический подъём. Перед выбором сопоставляют массу палеты, верхнюю рабочую отметку и фактический центр груза.
Мачта и высота помещения
высота сложенной мачты 1577. Перед вводом в работу проверяют запас до потолка, светильников и спринклеров, а также высоту проёмов по маршруту.
Проходы и разворот
длина машины 1914; ширина 808; радиус поворота 1460; рабочий коридор 2302. Габаритный контроль включает ворота, лифты, рампы и разворот перед стеллажом. Запас в несколько миллиметров не считается рабочим.
Батарея и зарядка
батарея 24/210; управление механическое рулевое. Ёмкость АКБ оценивают по числу циклов за смену, длине маршрута и времени на заряд. Зарядную зону готовят по инструкции к фактической батарее.
Пол и рабочий режим
Рабочий участок должен выдерживать суммарную массу штабелёра и палеты. Уклоны, края рампы и перепады высоты отмечают на схеме движения и проверяют по инструкции производителя.
Комплектация поставки

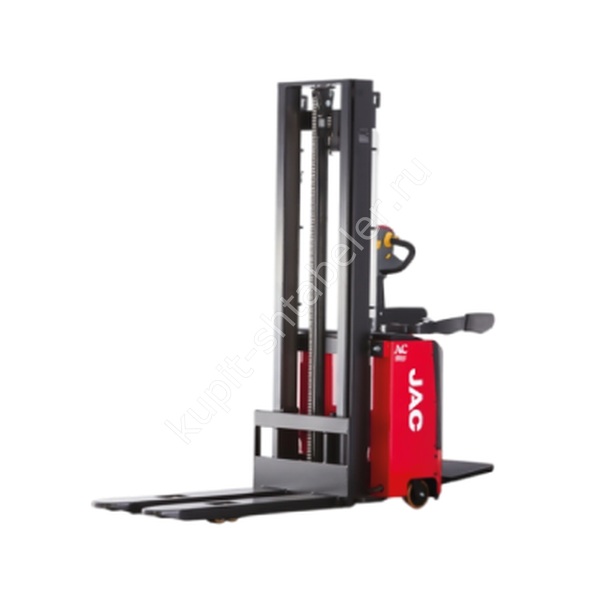

Комплектацию записывают отдельным перечнем: мачта, вилы, АКБ, зарядное устройство и дополнительные опции. Изображение показывает общий вид серии и не заменяет спецификацию поставки.
Приёмка техники
До допуска оператора проверяют обозначение машины, заряд, тормоз, руление и плавность подъёма. Испытание с грузом начинают на свободной площадке и увеличивают нагрузку постепенно.
Что сообщить менеджеру
Для точного подбора нужны масса и размеры палеты, высота верхней балки, ширина проходов, состояние пола и предполагаемое число циклов за смену. Эти данные позволяют проверить модификацию до отгрузки. Сведения сверяют с точным обозначением машины до оформления поставки.
Контроль исполнения JAC CDD15-2000
Перед расчётом проверяют не только семейство, но и полный индекс исполнения из карточки и заводской таблички. План склада проверяют с учётом поддона, свеса груза и зоны, необходимой для выравнивания перед стеллажом. Пробный цикл проводят без груза, затем с контрольной нагрузкой в пределах инструкции производителя.
Проверенные параметры JAC CDD15-2000
- Грузоподъемность, кг: 1501
- Высота подъема, мм: 2000
- Размер вил (ДхШхТ), мм: 60*180*1150
- Высота мачты в сложенном состоянии, мм: 1577
- Управление: механическое рулевое
- Центр тяжести груза, мм: 600
- Высота мачты в разложенном состоянии, мм: 2537
- Общая длина, мм: 1914
- Ширина базы, мм: 808
- Размер вил (толщина*ширина*длина), мм: 60*180*1150
