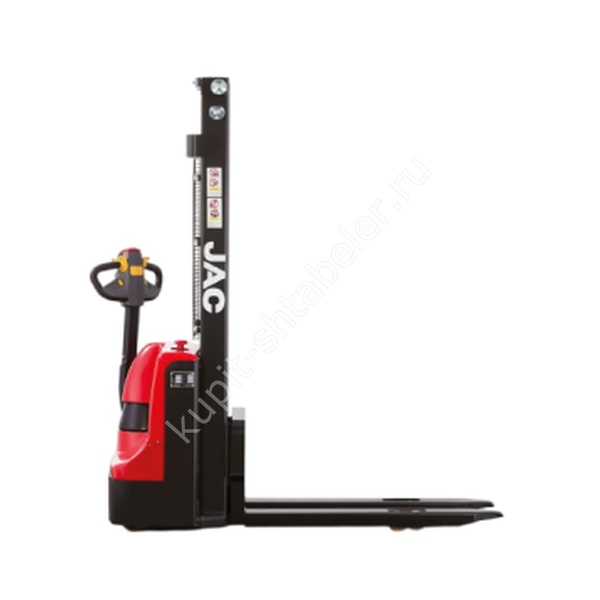

JAC CDD15-2500: точная модификация
Эта модификация выделена отдельной карточкой, потому что высота мачты и грузоподъёмность относятся к точному исполнению, а не ко всей серии. Для этой версии указаны: грузоподъёмность 1500 кг; подъём 2500 мм.
Работа с палетой и стеллажом
Для модели предусмотрены электропередвижение и электрический подъём. Высоту стеллажа сверяют вместе с массой палеты. На максимальной отметке остаточная грузоподъёмность может быть ниже номинальной.
Мачта и высота помещения
высота сложенной мачты 1745. Перед вводом в работу проверяют запас до потолка, светильников и спринклеров, а также высоту проёмов по маршруту.
Проходы и разворот
длина машины 1740; ширина 795; радиус поворота 1342; рабочий коридор 2040. Поворот и подход к палете проверяют на плане склада, оставляя запас для корпуса и безопасного маневрирования.
Батарея и зарядка
управление Механическое рулевое. Комплектацию по АКБ нельзя определять только по фотографии. Перед поставкой фиксируют напряжение, ёмкость и тип зарядного устройства.
Пол и рабочий режим
Рабочий участок должен выдерживать суммарную массу штабелёра и палеты. Уклоны, края рампы и перепады высоты отмечают на схеме движения и проверяют по инструкции производителя.
Комплектация поставки
До выставления счёта согласуют мачту, параметры вил, батарею, зарядное устройство и оснащение рабочего места. Все выбранные позиции должны быть отражены в спецификации.
Приёмка техники
Приёмку начинают со сверки модели и комплектации. Затем осматривают вилы, цепи, мачту и колёса, проверяют торможение и выполняют пробный цикл без предельной нагрузки.
Что сообщить менеджеру
Менеджеру передают размеры и массу груза, рабочую высоту, план проходов, сведения о покрытии и график смены. По ним проверяют мачту, остаточную грузоподъёмность и батарею. Сведения сверяют с точным обозначением машины до оформления поставки.
Контроль исполнения JAC CDD15-2500
Карточка относится к одному исполнению; параметры другого варианта серии использовать для него нельзя. Отдельно проверяют покрытие, продольные уклоны и перепады в местах, где машина будет работать с грузом. Инструкцию и сервисный регламент привязывают к фактическому серийному номеру полученной машины.
Проверенные параметры JAC CDD15-2500
- Грузоподъемность, кг: 1500
- Высота подъема, мм: 2500
- Высота мачты в сложенном состоянии, мм: 1745
- Управление: Механическое рулевое
- Центр тяжести груза, мм: 600
- Высота мачты в разложенном состоянии, мм: 2924
- Общая длина, мм: 1740
- Ширина базы, мм: 795
- Минимальный радиус поворота, мм: 1342
- Минимальная ширина прохода (европоддон 800х1200), мм: 2040
