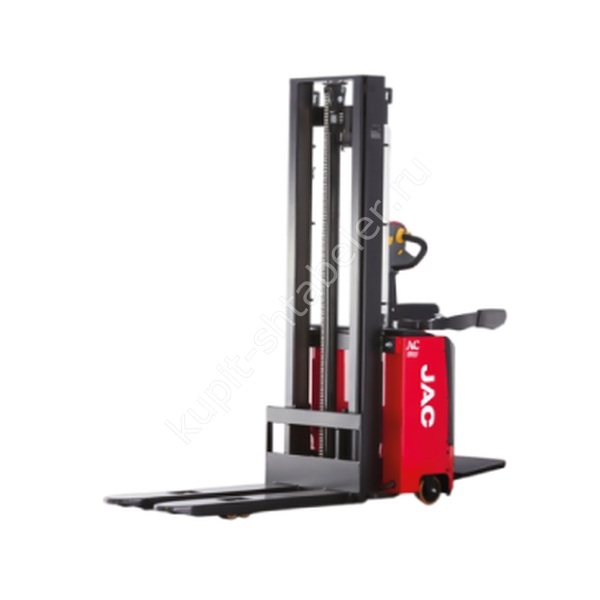

Фото серии
О модели
JAC CDD15-3200: точная модификация
Модель рассматривается как самостоятельная конфигурация. Это исключает подмену характеристик данными похожего штабелёра. Для этой версии указаны: грузоподъёмность 1500 кг; подъём 3200 мм; длина вил 1150 мм.
Работа с палетой и стеллажом
Для модели предусмотрены электропередвижение и электрический подъём. Перед выбором сопоставляют массу палеты, верхнюю рабочую отметку и фактический центр груза.
Мачта и высота помещения
высота сложенной мачты 2127. Перед вводом в работу проверяют запас до потолка, светильников и спринклеров, а также высоту проёмов по маршруту.
Проходы и разворот
длина машины 1914; ширина 808; радиус поворота 1460; рабочий коридор 2302. Габаритный контроль включает ворота, лифты, рампы и разворот перед стеллажом. Запас в несколько миллиметров не считается рабочим.
Батарея и зарядка
батарея 24/210; управление механическое рулевое. Энергетическую часть выбирают после оценки пробега и количества подъёмов. Также проверяют напряжение сети в месте зарядки.
Пол и рабочий режим
Рабочий участок должен выдерживать суммарную массу штабелёра и палеты. Уклоны, края рампы и перепады высоты отмечают на схеме движения и проверяют по инструкции производителя.
Комплектация поставки
В заказе отдельно фиксируют тип мачты, вилы, батарею, зарядное устройство и требуемые опции. Серийная фотография не подтверждает комплектацию конкретной машины, поэтому окончательным документом служит согласованная спецификация.
Приёмка техники
При получении сверяют шильдик, состояние вил и мачты, работу тормоза и органов управления. Нагрузочную проверку проводят поэтапно на подготовленном участке.
Что сообщить менеджеру
Менеджеру передают размеры и массу груза, рабочую высоту, план проходов, сведения о покрытии и график смены. По ним проверяют мачту, остаточную грузоподъёмность и батарею. Сведения сверяют с точным обозначением машины до оформления поставки.
Контроль исполнения JAC CDD15-3200
При согласовании техники модель переносят в спецификацию без сокращений и замены похожим индексом. Для тесной зоны полезна пробная разметка корпуса и траектории вил до оформления поставки. В акте приёмки отмечают модель, серийный номер, параметры батареи или двигателя и фактическую комплектацию.
Проверенные параметры JAC CDD15-3200
- Грузоподъемность, кг: 1500
- Высота подъема, мм: 3200
- Размер вил (ДхШхТ), мм: 60*180*1150
- Высота мачты в сложенном состоянии, мм: 2127
- Управление: механическое рулевое
- Центр тяжести груза, мм: 600
- Высота мачты в разложенном состоянии, мм: 3687
- Общая длина, мм: 1914
- Ширина базы, мм: 808
- Размер вил (толщина*ширина*длина), мм: 60*180*1150
