JAC CDD15-36 (DUPLEX MAST): точная модификация
Модель рассматривается как самостоятельная конфигурация. Это исключает подмену характеристик данными похожего штабелёра. Для этой версии указаны: грузоподъёмность 1500 кг; подъём 3600 мм; длина вил 1150 мм.
Работа с палетой и стеллажом
Для модели предусмотрены электропередвижение и электрический подъём. Высоту стеллажа сверяют вместе с массой палеты. На максимальной отметке остаточная грузоподъёмность может быть ниже номинальной.
Мачта и высота помещения
высота сложенной мачты 2291. Перед вводом в работу проверяют запас до потолка, светильников и спринклеров, а также высоту проёмов по маршруту.
Проходы и разворот
длина машины 2022; ширина 795; радиус поворота 1550; рабочий коридор 2412. До заказа полезно пройти весь маршрут от разгрузки до стеллажа и зафиксировать самые узкие проёмы и повороты.
Батарея и зарядка
батарея 24/210; управление Электропередвижение / Электроподъем. Комплектацию по АКБ нельзя определять только по фотографии. Перед поставкой фиксируют напряжение, ёмкость и тип зарядного устройства.
Пол и рабочий режим
Рабочий участок должен выдерживать суммарную массу штабелёра и палеты. Уклоны, края рампы и перепады высоты отмечают на схеме движения и проверяют по инструкции производителя.
Комплектация поставки

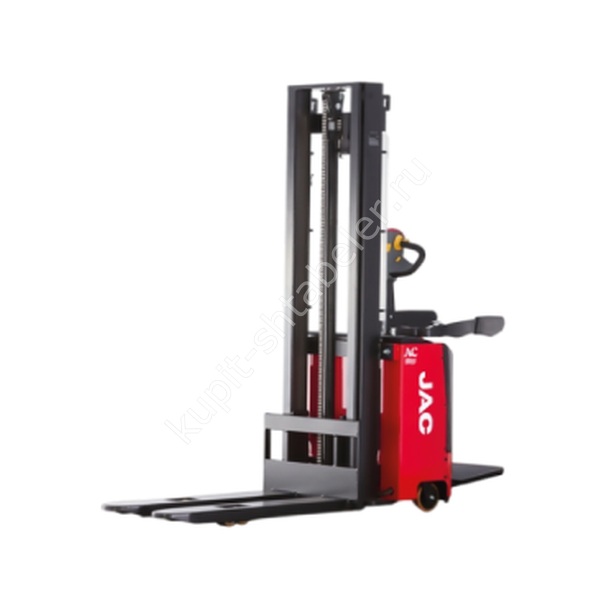

Комплектацию записывают отдельным перечнем: мачта, вилы, АКБ, зарядное устройство и дополнительные опции. Изображение показывает общий вид серии и не заменяет спецификацию поставки.
Приёмка техники
При получении сверяют шильдик, состояние вил и мачты, работу тормоза и органов управления. Нагрузочную проверку проводят поэтапно на подготовленном участке.
Что сообщить менеджеру
Менеджеру передают размеры и массу груза, рабочую высоту, план проходов, сведения о покрытии и график смены. По ним проверяют мачту, остаточную грузоподъёмность и батарею. Сведения сверяют с точным обозначением машины до оформления поставки.
Контроль исполнения JAC CDD15-36 (DUPLEX MAST)
Точное обозначение требуется сохранить в счёте, спецификации и акте приёмки, чтобы не смешать соседние версии. Рабочий коридор сравнивают не с расстоянием между стойками, а с фактически свободной шириной у пола. До ввода в работу проверяют тормоза, рулевое управление, подъём и опускание на свободной площадке.
Проверенные параметры JAC CDD15-36 (DUPLEX MAST)
- Грузоподъемность, кг: 1500
- Высота подъема, мм: 3600
- Размер вил (ДхШхТ), мм: 60*180*1150
- Высота мачты в сложенном состоянии, мм: 2291
- Силовой агрегат: Переменный ток
- Управление: Электропередвижение / Электроподъем
- Центр тяжести груза, мм: 600
- Высота мачты в разложенном состоянии, мм: 4008
- Высота базы, мм: 1384
- Общая длина, мм: 2022
