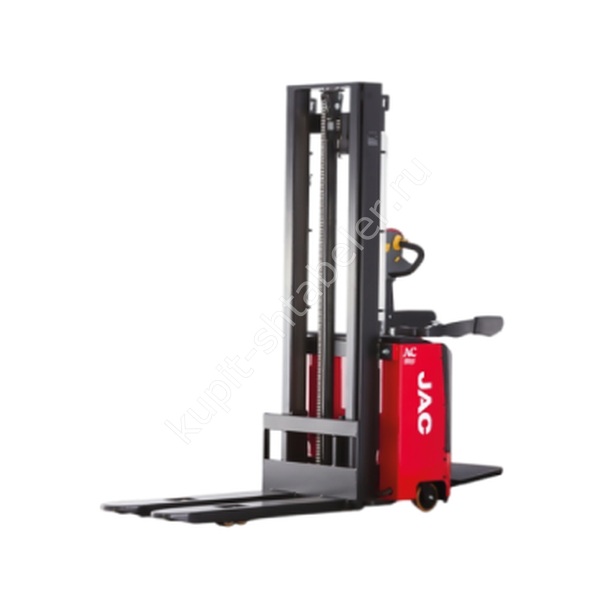

Фото серии
О модели
JAC CDD15-3600: точная модификация
В обозначении модели зафиксировано конкретное сочетание грузоподъёмности и высоты подъёма. Его следует сохранять в заявке без сокращений. Для этой версии указаны: грузоподъёмность 1500 кг; подъём 3600 мм; длина вил 1150 мм.
Работа с палетой и стеллажом
Для модели предусмотрены электропередвижение и электрический подъём. Высоту стеллажа сверяют вместе с массой палеты. На максимальной отметке остаточная грузоподъёмность может быть ниже номинальной.
Мачта и высота помещения
высота сложенной мачты 2327. Перед вводом в работу проверяют запас до потолка, светильников и спринклеров, а также высоту проёмов по маршруту.
Проходы и разворот
длина машины 1914; ширина 808; радиус поворота 1460; рабочий коридор 2302. Для оценки манёвренности нужны реальные замеры коридора и зоны поворота с тем поддоном, который используется на объекте.
Батарея и зарядка
батарея 24/210; управление механическое рулевое. Параметры батареи сверяют с продолжительностью смены и доступными паузами на зарядку. Тип зарядного устройства подтверждают в комплектации.
Пол и рабочий режим
Рабочий участок должен выдерживать суммарную массу штабелёра и палеты. Уклоны, края рампы и перепады высоты отмечают на схеме движения и проверяют по инструкции производителя.
Комплектация поставки
До выставления счёта согласуют мачту, параметры вил, батарею, зарядное устройство и оснащение рабочего места. Все выбранные позиции должны быть отражены в спецификации.
Приёмка техники
До допуска оператора проверяют обозначение машины, заряд, тормоз, руление и плавность подъёма. Испытание с грузом начинают на свободной площадке и увеличивают нагрузку постепенно.
Что сообщить менеджеру
Менеджеру передают размеры и массу груза, рабочую высоту, план проходов, сведения о покрытии и график смены. По ним проверяют мачту, остаточную грузоподъёмность и батарею. Сведения сверяют с точным обозначением машины до оформления поставки.
Контроль исполнения JAC CDD15-3600
Подбор начинают с проверки полного обозначения, а затем сопоставляют каждый рабочий параметр. Для тесной зоны полезна пробная разметка корпуса и траектории вил до оформления поставки. При приёмке сверяют шильдик, комплектность, состояние вил и отсутствие течей после пробного цикла.
Проверенные параметры JAC CDD15-3600
- Грузоподъемность, кг: 1500
- Высота подъема, мм: 3600
- Размер вил (ДхШхТ), мм: 60*180*1150
- Высота мачты в сложенном состоянии, мм: 2327
- Управление: механическое рулевое
- Центр тяжести груза, мм: 600
- Высота мачты в разложенном состоянии, мм: 4087
- Общая длина, мм: 1914
- Ширина базы, мм: 808
- Размер вил (толщина*ширина*длина), мм: 60*180*1150
