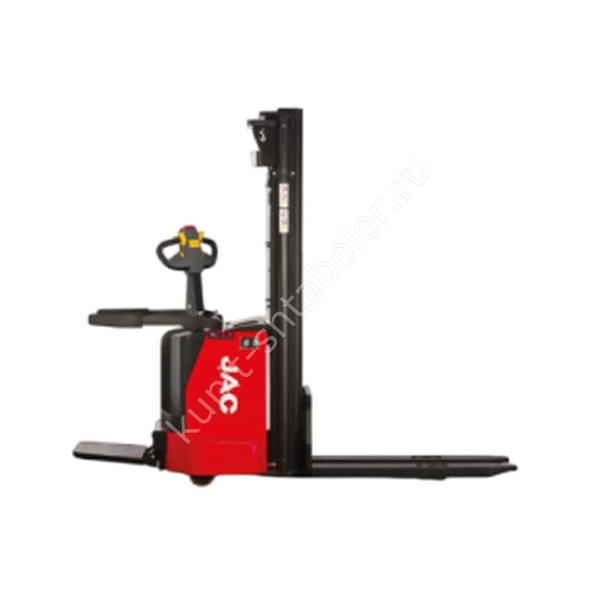

Фото серии
О модели
JAC CDD15-45 (TRIPLEX FULL FREE MAST): точная модификация
Карточка описывает одно исполнение серии. Параметры соседних версий с другой мачтой к нему не переносятся. Для этой версии указаны: грузоподъёмность 1500 кг; подъём 4500 мм; длина вил 1150 мм.
Работа с палетой и стеллажом
Для модели предусмотрены электропередвижение и электрический подъём. Номинальная грузоподъёмность сама по себе не определяет применимость: нужна диаграмма остаточной грузоподъёмности на заданной высоте.
Мачта и высота помещения
высота сложенной мачты 2100. Перед вводом в работу проверяют запас до потолка, светильников и спринклеров, а также высоту проёмов по маршруту.
Проходы и разворот
длина машины 2022; ширина 795; радиус поворота 1550; рабочий коридор 2412. Габаритный контроль включает ворота, лифты, рампы и разворот перед стеллажом. Запас в несколько миллиметров не считается рабочим.
Батарея и зарядка
батарея 24/210; управление Электропередвижение / Электроподъем. Ёмкость АКБ оценивают по числу циклов за смену, длине маршрута и времени на заряд. Зарядную зону готовят по инструкции к фактической батарее.
Пол и рабочий режим
Колёса и привод рассчитаны на определённое качество пола. Пороги, выбоины и загрязнения увеличивают нагрузку на ходовую часть, поэтому маршрут осматривают до ввода машины в смену.
Комплектация поставки
В заказе отдельно фиксируют тип мачты, вилы, батарею, зарядное устройство и требуемые опции. Серийная фотография не подтверждает комплектацию конкретной машины, поэтому окончательным документом служит согласованная спецификация.
Приёмка техники
При получении сверяют шильдик, состояние вил и мачты, работу тормоза и органов управления. Нагрузочную проверку проводят поэтапно на подготовленном участке.
Что сообщить менеджеру
Для точного подбора нужны масса и размеры палеты, высота верхней балки, ширина проходов, состояние пола и предполагаемое число циклов за смену. Эти данные позволяют проверить модификацию до отгрузки. Сведения сверяют с точным обозначением машины до оформления поставки.
Контроль исполнения JAC CDD15-45 (TRIPLEX FULL FREE MAST)
Подбор начинают с проверки полного обозначения, а затем сопоставляют каждый рабочий параметр. Замеры выполняют с тем типом палеты и теми габаритами груза, которые используются на складе. Инструкцию и сервисный регламент привязывают к фактическому серийному номеру полученной машины.
Проверенные параметры JAC CDD15-45 (TRIPLEX FULL FREE MAST)
- Грузоподъемность, кг: 1500
- Высота подъема, мм: 4500
- Размер вил (ДхШхТ), мм: 60*180*1150
- Высота мачты в сложенном состоянии, мм: 2100
- Силовой агрегат: Переменный ток
- Управление: Электропередвижение / Электроподъем
- Центр тяжести груза, мм: 600
- Высота мачты в разложенном состоянии, мм: 5024
- Высота базы, мм: 1384
- Общая длина, мм: 2022
