JAC CDD15-4600-3: точная модификация
Карточка описывает одно исполнение серии. Параметры соседних версий с другой мачтой к нему не переносятся. Для этой версии указаны: грузоподъёмность 1500 кг; подъём 4600 мм; длина вил 950 мм.
Работа с палетой и стеллажом
Для модели предусмотрены электропередвижение и электрический подъём. Номинальная грузоподъёмность сама по себе не определяет применимость: нужна диаграмма остаточной грузоподъёмности на заданной высоте.
Мачта и высота помещения
высота сложенной мачты 2098. Перед вводом в работу проверяют запас до потолка, светильников и спринклеров, а также высоту проёмов по маршруту.
Проходы и разворот
длина машины 1984; ширина 1050; радиус поворота 1620; рабочий коридор 2398. Габаритный контроль включает ворота, лифты, рампы и разворот перед стеллажом. Запас в несколько миллиметров не считается рабочим.
Батарея и зарядка
батарея 24/240; управление механическое рулевое. Ёмкость АКБ оценивают по числу циклов за смену, длине маршрута и времени на заряд. Зарядную зону готовят по инструкции к фактической батарее.
Пол и рабочий режим
Колёса и привод рассчитаны на определённое качество пола. Пороги, выбоины и загрязнения увеличивают нагрузку на ходовую часть, поэтому маршрут осматривают до ввода машины в смену.
Комплектация поставки

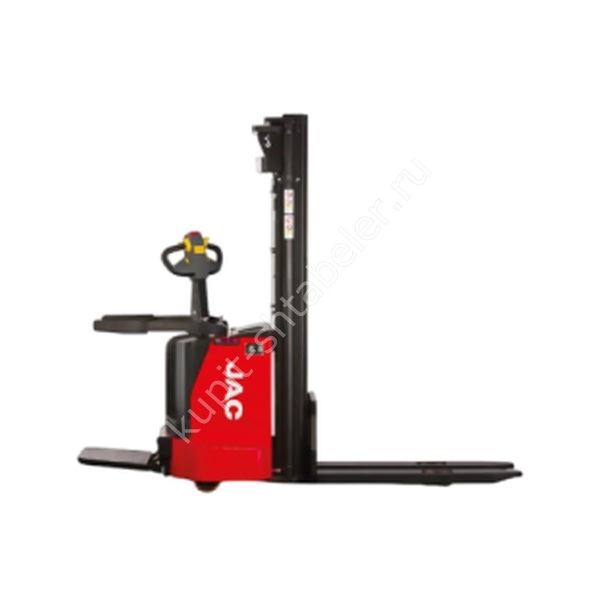

Комплектацию записывают отдельным перечнем: мачта, вилы, АКБ, зарядное устройство и дополнительные опции. Изображение показывает общий вид серии и не заменяет спецификацию поставки.
Приёмка техники
При получении сверяют шильдик, состояние вил и мачты, работу тормоза и органов управления. Нагрузочную проверку проводят поэтапно на подготовленном участке.
Что сообщить менеджеру
Для точного подбора нужны масса и размеры палеты, высота верхней балки, ширина проходов, состояние пола и предполагаемое число циклов за смену. Эти данные позволяют проверить модификацию до отгрузки. Сведения сверяют с точным обозначением машины до оформления поставки.
Контроль исполнения JAC CDD15-4600-3
Совпадение семейства ещё не подтверждает конфигурацию: нужен тот же полный индекс модели. Для тесной зоны полезна пробная разметка корпуса и траектории вил до оформления поставки. Итоговая проверка включает документы, маркировку, внешний осмотр и короткий рабочий тест.
Проверенные параметры JAC CDD15-4600-3
- Грузоподъемность, кг: 1500
- Высота подъема, мм: 4600
- Размер вил (ДхШхТ), мм: 35*100*950
- Высота мачты в сложенном состоянии, мм: 2098
- Управление: механическое рулевое
- Центр тяжести груза, мм: 600
- Высота мачты в разложенном состоянии, мм: 5100
- Общая длина, мм: 1984
- Ширина базы, мм: 1050
- Размер вил (толщина*ширина*длина), мм: 35*100*950
