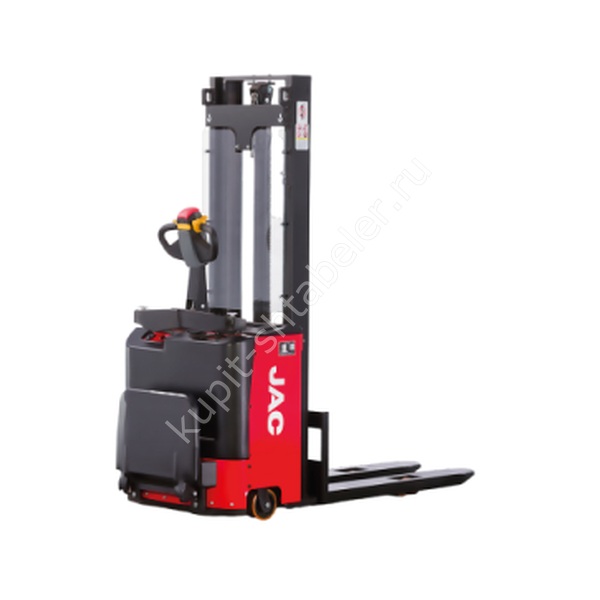

Фото серии
О модели
JAC CDD16-1800: точная модификация
В обозначении модели зафиксировано конкретное сочетание грузоподъёмности и высоты подъёма. Его следует сохранять в заявке без сокращений. Для этой версии указаны: грузоподъёмность 1600 кг; подъём 1800 мм; длина вил 1150 мм.
Работа с палетой и стеллажом
Для модели предусмотрены электропередвижение и электрический подъём. Высоту стеллажа сверяют вместе с массой палеты. На максимальной отметке остаточная грузоподъёмность может быть ниже номинальной.
Мачта и высота помещения
высота сложенной мачты 2277. Перед вводом в работу проверяют запас до потолка, светильников и спринклеров, а также высоту проёмов по маршруту.
Проходы и разворот
длина машины 1914; ширина 808; радиус поворота 1460; рабочий коридор 2302. Поворот и подход к палете проверяют на плане склада, оставляя запас для корпуса и безопасного маневрирования.
Батарея и зарядка
батарея 24/210; управление механическое рулевое. Для интенсивной работы заранее согласуют батарею и зарядное устройство. Расчёт ведут по реальному графику, а не по номинальному времени смены.
Пол и рабочий режим
До начала эксплуатации проверяют ровность покрытия, допустимую нагрузку на пол и отсутствие резких перепадов. На уклонах штабелёр используют только в пределах, указанных производителем; стоянку и зарядку организуют на подготовленной площадке.
Комплектация поставки
В заказе отдельно фиксируют тип мачты, вилы, батарею, зарядное устройство и требуемые опции. Серийная фотография не подтверждает комплектацию конкретной машины, поэтому окончательным документом служит согласованная спецификация.
Приёмка техники
При получении сверяют шильдик, состояние вил и мачты, работу тормоза и органов управления. Нагрузочную проверку проводят поэтапно на подготовленном участке.
Что сообщить менеджеру
Заявка должна содержать параметры палеты, максимальную высоту установки, ширину коридоров, уклоны и интенсивность работы. Без этих данных нельзя надёжно выбрать исполнение. Сведения сверяют с точным обозначением машины до оформления поставки.
Контроль исполнения JAC CDD16-1800
Совпадение семейства ещё не подтверждает конфигурацию: нужен тот же полный индекс модели. Ширину прохода подтверждают замером в рабочей зоне, где возможны выступы колонн, отбойников и стеллажей. Поставленную машину сопоставляют со спецификацией по мачте, колёсам, вилам и навесному оборудованию.
Проверенные параметры JAC CDD16-1800
- Грузоподъемность, кг: 1600
- Высота подъема, мм: 1800
- Размер вил (ДхШхТ), мм: 60*180*1150
- Высота мачты в сложенном состоянии, мм: 2277
- Управление: механическое рулевое
- Центр тяжести груза, мм: 600
- Высота мачты в разложенном состоянии, мм: 2277
- Общая длина, мм: 1914
- Ширина базы, мм: 808
- Размер вил (толщина*ширина*длина), мм: 60*180*1150
