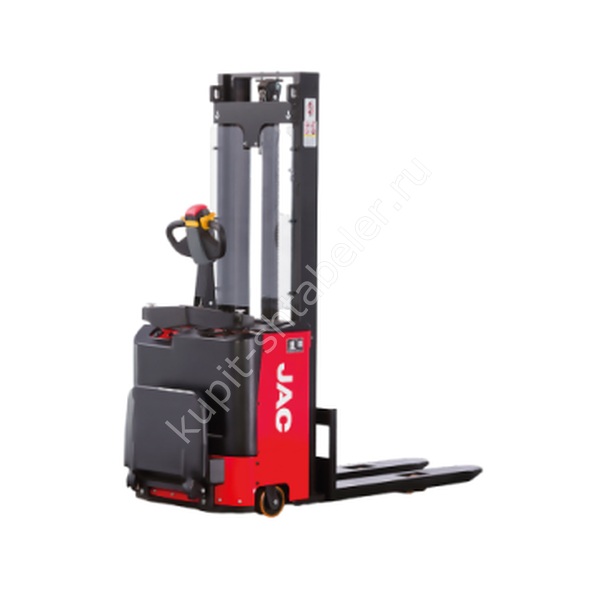

Фото серии
О модели
JAC CDD16-2600: точная модификация
Для подбора важна полная модификация: одинаковое семейство может выпускаться с разными мачтами, батареями и габаритами. Для этой версии указаны: грузоподъёмность 1600 кг; подъём 2600 мм; длина вил 1150 мм.
Работа с палетой и стеллажом
Для модели предусмотрены электропередвижение и электрический подъём. Высоту стеллажа сверяют вместе с массой палеты. На максимальной отметке остаточная грузоподъёмность может быть ниже номинальной.
Мачта и высота помещения
высота сложенной мачты 1877. Перед вводом в работу проверяют запас до потолка, светильников и спринклеров, а также высоту проёмов по маршруту.
Проходы и разворот
длина машины 1914; ширина 808; радиус поворота 1460; рабочий коридор 2302. Ширину прохода измеряют в рабочей зоне, а не только между стойками: учитывают поддон, свес груза и место разворота.
Батарея и зарядка
батарея 24/210; управление механическое рулевое. Для интенсивной работы заранее согласуют батарею и зарядное устройство. Расчёт ведут по реальному графику, а не по номинальному времени смены.
Пол и рабочий режим
Рабочий участок должен выдерживать суммарную массу штабелёра и палеты. Уклоны, края рампы и перепады высоты отмечают на схеме движения и проверяют по инструкции производителя.
Комплектация поставки
Комплектацию записывают отдельным перечнем: мачта, вилы, АКБ, зарядное устройство и дополнительные опции. Изображение показывает общий вид серии и не заменяет спецификацию поставки.
Приёмка техники
До допуска оператора проверяют обозначение машины, заряд, тормоз, руление и плавность подъёма. Испытание с грузом начинают на свободной площадке и увеличивают нагрузку постепенно.
Что сообщить менеджеру
Менеджеру передают размеры и массу груза, рабочую высоту, план проходов, сведения о покрытии и график смены. По ним проверяют мачту, остаточную грузоподъёмность и батарею. Сведения сверяют с точным обозначением машины до оформления поставки.
Контроль исполнения JAC CDD16-2600
Для этой версии фиксируют полный индекс модели и отдельно подтверждают мачту, вилы и силовую установку. Ширину прохода подтверждают замером в рабочей зоне, где возможны выступы колонн, отбойников и стеллажей. После разгрузки проверяют свободный ход механизмов и работу органов управления без посторонних шумов.
Проверенные параметры JAC CDD16-2600
- Грузоподъемность, кг: 1600
- Высота подъема, мм: 2600
- Размер вил (ДхШхТ), мм: 60*180*1150
- Высота мачты в сложенном состоянии, мм: 1877
- Управление: механическое рулевое
- Центр тяжести груза, мм: 600
- Высота мачты в разложенном состоянии, мм: 3137
- Общая длина, мм: 1914
- Ширина базы, мм: 808
- Размер вил (толщина*ширина*длина), мм: 60*180*1150
