JAC CDD16-3600: точная модификация
В обозначении модели зафиксировано конкретное сочетание грузоподъёмности и высоты подъёма. Его следует сохранять в заявке без сокращений. Для этой версии указаны: грузоподъёмность 1600 кг; подъём 3600 мм; длина вил 1150 мм.
Работа с палетой и стеллажом
Для модели предусмотрены электропередвижение и электрический подъём. Рабочую задачу проверяют сразу по трём значениям: масса груза, высота установки и положение центра тяжести.
Мачта и высота помещения
высота сложенной мачты 2327. Перед вводом в работу проверяют запас до потолка, светильников и спринклеров, а также высоту проёмов по маршруту.
Проходы и разворот
длина машины 1924; ширина 808; радиус поворота 1460; рабочий коридор 2302. Поворот и подход к палете проверяют на плане склада, оставляя запас для корпуса и безопасного маневрирования.
Батарея и зарядка
батарея 24/210; управление механическое рулевое. Комплектацию по АКБ нельзя определять только по фотографии. Перед поставкой фиксируют напряжение, ёмкость и тип зарядного устройства.
Пол и рабочий режим
Рабочий участок должен выдерживать суммарную массу штабелёра и палеты. Уклоны, края рампы и перепады высоты отмечают на схеме движения и проверяют по инструкции производителя.
Комплектация поставки

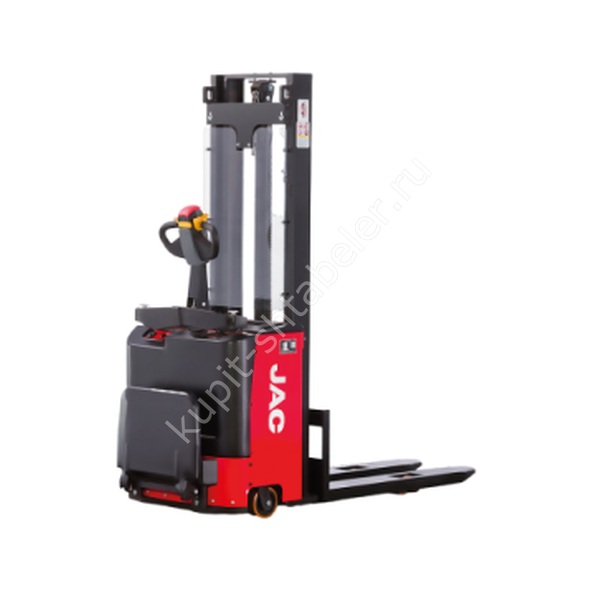

Комплектацию записывают отдельным перечнем: мачта, вилы, АКБ, зарядное устройство и дополнительные опции. Изображение показывает общий вид серии и не заменяет спецификацию поставки.
Приёмка техники
Приёмку начинают со сверки модели и комплектации. Затем осматривают вилы, цепи, мачту и колёса, проверяют торможение и выполняют пробный цикл без предельной нагрузки.
Что сообщить менеджеру
Заявка должна содержать параметры палеты, максимальную высоту установки, ширину коридоров, уклоны и интенсивность работы. Без этих данных нельзя надёжно выбрать исполнение. Сведения сверяют с точным обозначением машины до оформления поставки.
Контроль исполнения JAC CDD16-3600
Карточка относится к одному исполнению; параметры другого варианта серии использовать для него нельзя. Контрольный маршрут должен включать рампу, ворота, участки встречного движения и подход к месту разгрузки. Инструкцию и сервисный регламент привязывают к фактическому серийному номеру полученной машины.
Проверенные параметры JAC CDD16-3600
- Грузоподъемность, кг: 1600
- Высота подъема, мм: 3600
- Размер вил (ДхШхТ), мм: 60*180*1150
- Высота мачты в сложенном состоянии, мм: 2327
- Управление: механическое рулевое
- Центр тяжести груза, мм: 600
- Высота мачты в разложенном состоянии, мм: 4087
- Общая длина, мм: 1924
- Ширина базы, мм: 808
- Размер вил (толщина*ширина*длина), мм: 60*180*1150
