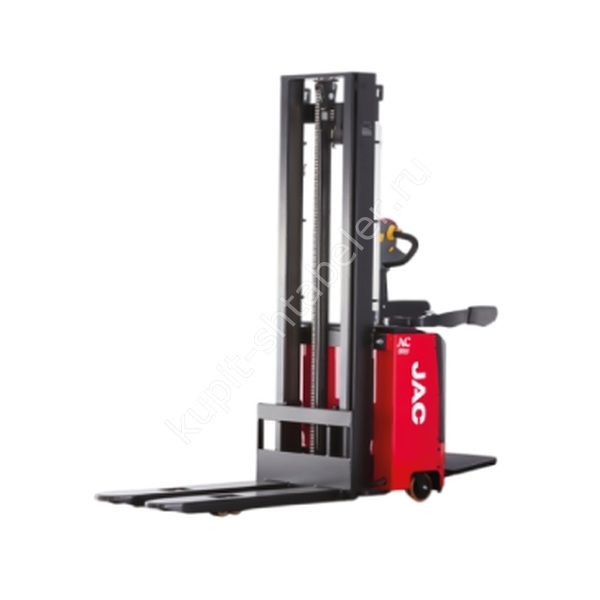

Фото серии
О модели
JAC CDD16-4600-3: точная модификация
Для подбора важна полная модификация: одинаковое семейство может выпускаться с разными мачтами, батареями и габаритами. Для этой версии указаны: грузоподъёмность 1600 кг; подъём 4600 мм; длина вил 1150 мм.
Работа с палетой и стеллажом
Для модели предусмотрены электропередвижение и электрический подъём. Высоту стеллажа сверяют вместе с массой палеты. На максимальной отметке остаточная грузоподъёмность может быть ниже номинальной.
Мачта и высота помещения
высота сложенной мачты 2098. Перед вводом в работу проверяют запас до потолка, светильников и спринклеров, а также высоту проёмов по маршруту.
Проходы и разворот
длина машины 1984; ширина 1050; радиус поворота 1620; рабочий коридор 2398. Габаритный контроль включает ворота, лифты, рампы и разворот перед стеллажом. Запас в несколько миллиметров не считается рабочим.
Батарея и зарядка
батарея 24/240; управление механическое рулевое. Параметры батареи сверяют с продолжительностью смены и доступными паузами на зарядку. Тип зарядного устройства подтверждают в комплектации.
Пол и рабочий режим
Рабочий участок должен выдерживать суммарную массу штабелёра и палеты. Уклоны, края рампы и перепады высоты отмечают на схеме движения и проверяют по инструкции производителя.
Комплектация поставки
В заказе отдельно фиксируют тип мачты, вилы, батарею, зарядное устройство и требуемые опции. Серийная фотография не подтверждает комплектацию конкретной машины, поэтому окончательным документом служит согласованная спецификация.
Приёмка техники
При получении сверяют шильдик, состояние вил и мачты, работу тормоза и органов управления. Нагрузочную проверку проводят поэтапно на подготовленном участке.
Что сообщить менеджеру
Менеджеру передают размеры и массу груза, рабочую высоту, план проходов, сведения о покрытии и график смены. По ним проверяют мачту, остаточную грузоподъёмность и батарею. Сведения сверяют с точным обозначением машины до оформления поставки.
Контроль исполнения JAC CDD16-4600-3
В договорных документах указывают модель полностью, вместе с выбранной мачтой и навесным оборудованием. На объекте повторно измеряют самый узкий поворот и высоту ворот по реальному маршруту машины. Поставленную машину сопоставляют со спецификацией по мачте, колёсам, вилам и навесному оборудованию.
Проверенные параметры JAC CDD16-4600-3
- Грузоподъемность, кг: 1600
- Высота подъема, мм: 4600
- Размер вил (ДхШхТ), мм: 1150*185*55
- Высота мачты в сложенном состоянии, мм: 2098
- Управление: механическое рулевое
- Центр тяжести груза, мм: 600
- Высота мачты в разложенном состоянии, мм: 5100
- Общая длина, мм: 1984
- Ширина базы, мм: 1050
- Размер вил (толщина*ширина*длина), мм: 1150*185*55
