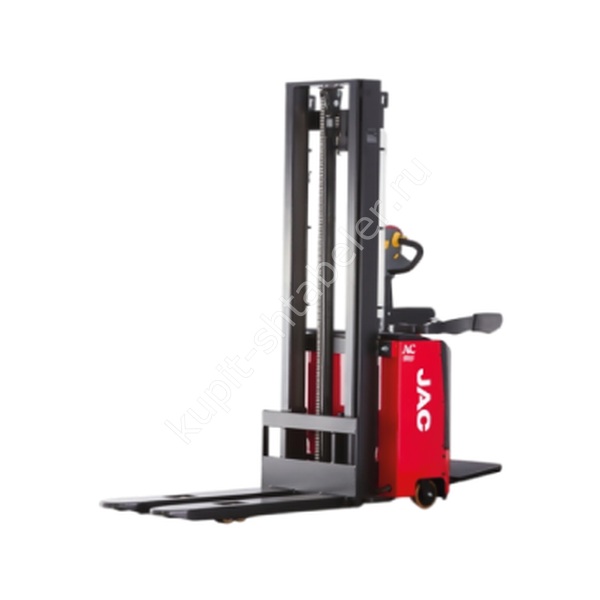

JAC CDD16-5500-3: точная модификация
Для подбора важна полная модификация: одинаковое семейство может выпускаться с разными мачтами, батареями и габаритами. Для этой версии указаны: грузоподъёмность 1600 кг; подъём 5500 мм; длина вил 1150 мм.
Работа с палетой и стеллажом
Для модели предусмотрены электропередвижение и электрический подъём. Перед выбором сопоставляют массу палеты, верхнюю рабочую отметку и фактический центр груза.
Мачта и высота помещения
высота сложенной мачты 2438. Перед вводом в работу проверяют запас до потолка, светильников и спринклеров, а также высоту проёмов по маршруту.
Проходы и разворот
длина машины 1984; ширина 1050; радиус поворота 1620; рабочий коридор 2398. Ширину прохода измеряют в рабочей зоне, а не только между стойками: учитывают поддон, свес груза и место разворота.
Батарея и зарядка
батарея 24/240; управление механическое рулевое. Комплектацию по АКБ нельзя определять только по фотографии. Перед поставкой фиксируют напряжение, ёмкость и тип зарядного устройства.
Пол и рабочий режим
До начала эксплуатации проверяют ровность покрытия, допустимую нагрузку на пол и отсутствие резких перепадов. На уклонах штабелёр используют только в пределах, указанных производителем; стоянку и зарядку организуют на подготовленной площадке.
Комплектация поставки
До выставления счёта согласуют мачту, параметры вил, батарею, зарядное устройство и оснащение рабочего места. Все выбранные позиции должны быть отражены в спецификации.
Приёмка техники
При получении сверяют шильдик, состояние вил и мачты, работу тормоза и органов управления. Нагрузочную проверку проводят поэтапно на подготовленном участке.
Что сообщить менеджеру
Заявка должна содержать параметры палеты, максимальную высоту установки, ширину коридоров, уклоны и интенсивность работы. Без этих данных нельзя надёжно выбрать исполнение. Сведения сверяют с точным обозначением машины до оформления поставки.
Контроль исполнения JAC CDD16-5500-3
Совпадение семейства ещё не подтверждает конфигурацию: нужен тот же полный индекс модели. Замеры выполняют с тем типом палеты и теми габаритами груза, которые используются на складе. Расхождения по шильдику или комплектации фиксируют до начала эксплуатации и передачи техники оператору.
Проверенные параметры JAC CDD16-5500-3
- Грузоподъемность, кг: 1600
- Высота подъема, мм: 5500
- Размер вил (ДхШхТ), мм: 1150*185*55
- Высота мачты в сложенном состоянии, мм: 2438
- Управление: механическое рулевое
- Центр тяжести груза, мм: 600
- Высота мачты в разложенном состоянии, мм: 6120
- Общая длина, мм: 1984
- Ширина базы, мм: 1050
- Размер вил (толщина*ширина*длина), мм: 1150*185*55
