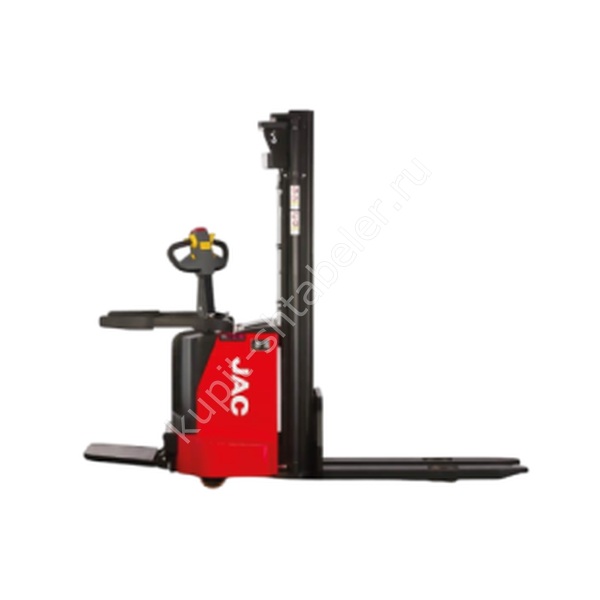

Фото серии
О модели
JAC CDD20-1600-1: точная модификация
В обозначении модели зафиксировано конкретное сочетание грузоподъёмности и высоты подъёма. Его следует сохранять в заявке без сокращений. Для этой версии указаны: грузоподъёмность 2000 кг; подъём 1600 мм; длина вил 1150 мм.
Работа с палетой и стеллажом
Для модели предусмотрены электропередвижение и электрический подъём. Высоту стеллажа сверяют вместе с массой палеты. На максимальной отметке остаточная грузоподъёмность может быть ниже номинальной.
Мачта и высота помещения
высота сложенной мачты 2077. Перед вводом в работу проверяют запас до потолка, светильников и спринклеров, а также высоту проёмов по маршруту.
Проходы и разворот
длина машины 1914; ширина 805; радиус поворота 1460; рабочий коридор 2302. Поворот и подход к палете проверяют на плане склада, оставляя запас для корпуса и безопасного маневрирования.
Батарея и зарядка
батарея 24/210; управление механическое рулевое. Для интенсивной работы заранее согласуют батарею и зарядное устройство. Расчёт ведут по реальному графику, а не по номинальному времени смены.
Пол и рабочий режим
Рабочий участок должен выдерживать суммарную массу штабелёра и палеты. Уклоны, края рампы и перепады высоты отмечают на схеме движения и проверяют по инструкции производителя.
Комплектация поставки
В заказе отдельно фиксируют тип мачты, вилы, батарею, зарядное устройство и требуемые опции. Серийная фотография не подтверждает комплектацию конкретной машины, поэтому окончательным документом служит согласованная спецификация.
Приёмка техники
До допуска оператора проверяют обозначение машины, заряд, тормоз, руление и плавность подъёма. Испытание с грузом начинают на свободной площадке и увеличивают нагрузку постепенно.
Что сообщить менеджеру
Для точного подбора нужны масса и размеры палеты, высота верхней балки, ширина проходов, состояние пола и предполагаемое число циклов за смену. Эти данные позволяют проверить модификацию до отгрузки. Сведения сверяют с точным обозначением машины до оформления поставки.
Контроль исполнения JAC CDD20-1600-1
Точное обозначение требуется сохранить в счёте, спецификации и акте приёмки, чтобы не смешать соседние версии. Рабочий коридор сравнивают не с расстоянием между стойками, а с фактически свободной шириной у пола. Пробный цикл проводят без груза, затем с контрольной нагрузкой в пределах инструкции производителя.
Проверенные параметры JAC CDD20-1600-1
- Грузоподъемность, кг: 2000
- Высота подъема, мм: 1600
- Размер вил (ДхШхТ), мм: 1150*180*55
- Высота мачты в сложенном состоянии, мм: 2077
- Управление: механическое рулевое
- Центр тяжести груза, мм: 600
- Высота мачты в разложенном состоянии, мм: 2077
- Общая длина, мм: 1914
- Ширина базы, мм: 805
- Размер вил (толщина*ширина*длина), мм: 1150*180*55
