JAC CDD20-1600-2: точная модификация
Карточка описывает одно исполнение серии. Параметры соседних версий с другой мачтой к нему не переносятся. Для этой версии указаны: грузоподъёмность 2000 кг; подъём 1600 мм; длина вил 1150 мм.
Работа с палетой и стеллажом
Для модели предусмотрены электропередвижение и электрический подъём. Номинальная грузоподъёмность сама по себе не определяет применимость: нужна диаграмма остаточной грузоподъёмности на заданной высоте.
Мачта и высота помещения
высота сложенной мачты 2077. Перед вводом в работу проверяют запас до потолка, светильников и спринклеров, а также высоту проёмов по маршруту.
Проходы и разворот
длина машины 1914; ширина 805; радиус поворота 1460; рабочий коридор 2302. До заказа полезно пройти весь маршрут от разгрузки до стеллажа и зафиксировать самые узкие проёмы и повороты.
Батарея и зарядка
батарея 24/210; управление механическое рулевое. Ёмкость АКБ оценивают по числу циклов за смену, длине маршрута и времени на заряд. Зарядную зону готовят по инструкции к фактической батарее.
Пол и рабочий режим
Колёса и привод рассчитаны на определённое качество пола. Пороги, выбоины и загрязнения увеличивают нагрузку на ходовую часть, поэтому маршрут осматривают до ввода машины в смену.
Комплектация поставки

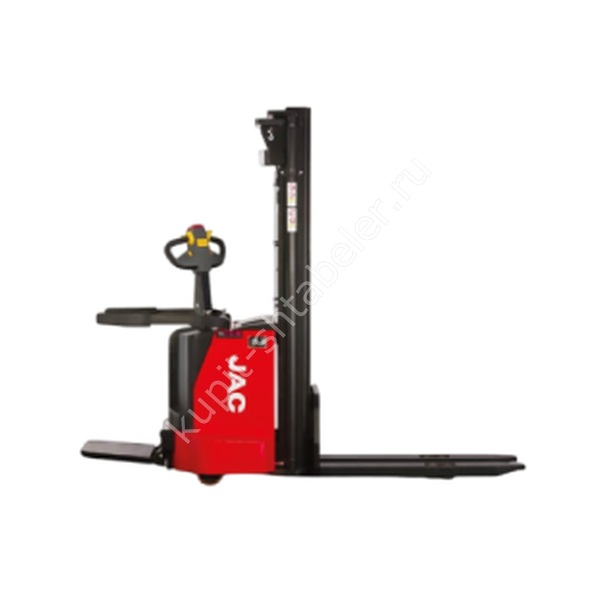

Комплектацию записывают отдельным перечнем: мачта, вилы, АКБ, зарядное устройство и дополнительные опции. Изображение показывает общий вид серии и не заменяет спецификацию поставки.
Приёмка техники
До допуска оператора проверяют обозначение машины, заряд, тормоз, руление и плавность подъёма. Испытание с грузом начинают на свободной площадке и увеличивают нагрузку постепенно.
Что сообщить менеджеру
Заявка должна содержать параметры палеты, максимальную высоту установки, ширину коридоров, уклоны и интенсивность работы. Без этих данных нельзя надёжно выбрать исполнение. Сведения сверяют с точным обозначением машины до оформления поставки.
Контроль исполнения JAC CDD20-1600-2
В договорных документах указывают модель полностью, вместе с выбранной мачтой и навесным оборудованием. Замеры выполняют с тем типом палеты и теми габаритами груза, которые используются на складе. Поставленную машину сопоставляют со спецификацией по мачте, колёсам, вилам и навесному оборудованию.
Проверенные параметры JAC CDD20-1600-2
- Грузоподъемность, кг: 2000
- Высота подъема, мм: 1600
- Размер вил (ДхШхТ), мм: 1150*180*55
- Высота мачты в сложенном состоянии, мм: 2077
- Управление: механическое рулевое
- Центр тяжести груза, мм: 600
- Высота мачты в разложенном состоянии, мм: 2077
- Общая длина, мм: 1914
- Ширина базы, мм: 805
- Размер вил (толщина*ширина*длина), мм: 1150*180*55
