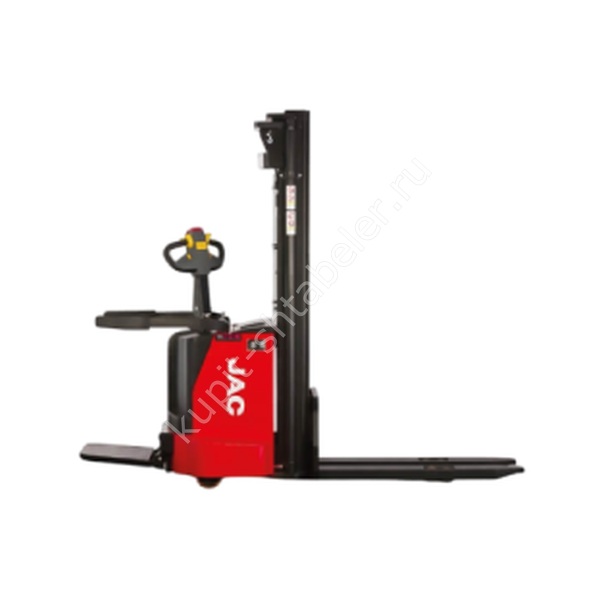

Фото серии
О модели
JAC CDD20-2000-1: точная модификация
Карточка описывает одно исполнение серии. Параметры соседних версий с другой мачтой к нему не переносятся. Для этой версии указаны: грузоподъёмность 2000 кг; подъём 2000 мм; длина вил 1150 мм.
Работа с палетой и стеллажом
Для модели предусмотрены электропередвижение и электрический подъём. Рабочую задачу проверяют сразу по трём значениям: масса груза, высота установки и положение центра тяжести.
Мачта и высота помещения
высота сложенной мачты 1577. Перед вводом в работу проверяют запас до потолка, светильников и спринклеров, а также высоту проёмов по маршруту.
Проходы и разворот
длина машины 1914; ширина 805; радиус поворота 1460; рабочий коридор 2302. Ширину прохода измеряют в рабочей зоне, а не только между стойками: учитывают поддон, свес груза и место разворота.
Батарея и зарядка
батарея 24/210; управление механическое рулевое. Параметры батареи сверяют с продолжительностью смены и доступными паузами на зарядку. Тип зарядного устройства подтверждают в комплектации.
Пол и рабочий режим
До начала эксплуатации проверяют ровность покрытия, допустимую нагрузку на пол и отсутствие резких перепадов. На уклонах штабелёр используют только в пределах, указанных производителем; стоянку и зарядку организуют на подготовленной площадке.
Комплектация поставки
В заказе отдельно фиксируют тип мачты, вилы, батарею, зарядное устройство и требуемые опции. Серийная фотография не подтверждает комплектацию конкретной машины, поэтому окончательным документом служит согласованная спецификация.
Приёмка техники
При получении сверяют шильдик, состояние вил и мачты, работу тормоза и органов управления. Нагрузочную проверку проводят поэтапно на подготовленном участке.
Что сообщить менеджеру
Для точного подбора нужны масса и размеры палеты, высота верхней балки, ширина проходов, состояние пола и предполагаемое число циклов за смену. Эти данные позволяют проверить модификацию до отгрузки. Сведения сверяют с точным обозначением машины до оформления поставки.
Контроль исполнения JAC CDD20-2000-1
Подбор начинают с проверки полного обозначения, а затем сопоставляют каждый рабочий параметр. Замеры выполняют с тем типом палеты и теми габаритами груза, которые используются на складе. Итоговая проверка включает документы, маркировку, внешний осмотр и короткий рабочий тест.
Проверенные параметры JAC CDD20-2000-1
- Грузоподъемность, кг: 2000
- Высота подъема, мм: 2000
- Размер вил (ДхШхТ), мм: 1150*180*55
- Высота мачты в сложенном состоянии, мм: 1577
- Управление: механическое рулевое
- Центр тяжести груза, мм: 600
- Высота мачты в разложенном состоянии, мм: 2537
- Общая длина, мм: 1914
- Ширина базы, мм: 805
- Размер вил (толщина*ширина*длина), мм: 1150*180*55
