JAC CDD20-2600-1: точная модификация
Карточка описывает одно исполнение серии. Параметры соседних версий с другой мачтой к нему не переносятся. Для этой версии указаны: грузоподъёмность 1999 кг; подъём 2600 мм; длина вил 1150 мм.
Работа с палетой и стеллажом
Для модели предусмотрены электропередвижение и электрический подъём. Высоту стеллажа сверяют вместе с массой палеты. На максимальной отметке остаточная грузоподъёмность может быть ниже номинальной.
Мачта и высота помещения
высота сложенной мачты 1877. Перед вводом в работу проверяют запас до потолка, светильников и спринклеров, а также высоту проёмов по маршруту.
Проходы и разворот
длина машины 1914; ширина 805; радиус поворота 1460; рабочий коридор 2302. Габаритный контроль включает ворота, лифты, рампы и разворот перед стеллажом. Запас в несколько миллиметров не считается рабочим.
Батарея и зарядка
батарея 24/210; управление механическое рулевое. Для интенсивной работы заранее согласуют батарею и зарядное устройство. Расчёт ведут по реальному графику, а не по номинальному времени смены.
Пол и рабочий режим
Колёса и привод рассчитаны на определённое качество пола. Пороги, выбоины и загрязнения увеличивают нагрузку на ходовую часть, поэтому маршрут осматривают до ввода машины в смену.
Комплектация поставки

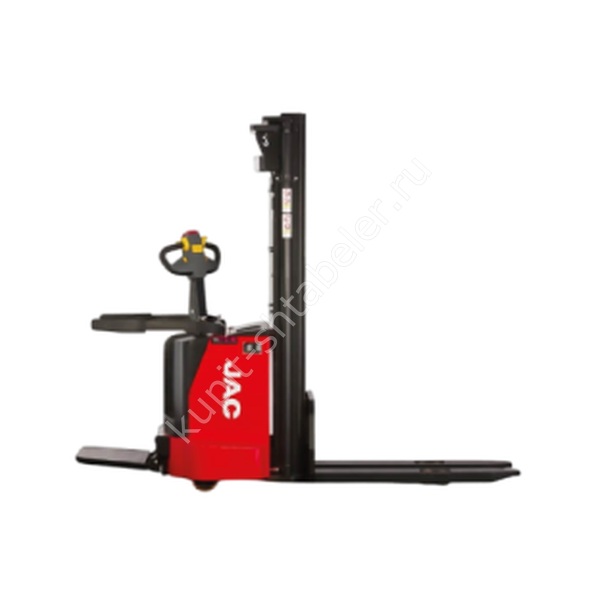

Комплектацию записывают отдельным перечнем: мачта, вилы, АКБ, зарядное устройство и дополнительные опции. Изображение показывает общий вид серии и не заменяет спецификацию поставки.
Приёмка техники
Приёмку начинают со сверки модели и комплектации. Затем осматривают вилы, цепи, мачту и колёса, проверяют торможение и выполняют пробный цикл без предельной нагрузки.
Что сообщить менеджеру
Менеджеру передают размеры и массу груза, рабочую высоту, план проходов, сведения о покрытии и график смены. По ним проверяют мачту, остаточную грузоподъёмность и батарею. Сведения сверяют с точным обозначением машины до оформления поставки.
Контроль исполнения JAC CDD20-2600-1
Перед расчётом проверяют не только семейство, но и полный индекс исполнения из карточки и заводской таблички. На объекте повторно измеряют самый узкий поворот и высоту ворот по реальному маршруту машины. Перед первой сменой осматривают соединения гидравлики, крепление вил, колёса и защитные устройства.
Проверенные параметры JAC CDD20-2600-1
- Грузоподъемность, кг: 1999
- Высота подъема, мм: 2600
- Размер вил (ДхШхТ), мм: 1150*180*55
- Высота мачты в сложенном состоянии, мм: 1877
- Управление: механическое рулевое
- Центр тяжести груза, мм: 600
- Высота мачты в разложенном состоянии, мм: 3137
- Общая длина, мм: 1914
- Ширина базы, мм: 805
- Размер вил (толщина*ширина*длина), мм: 1150*180*55
