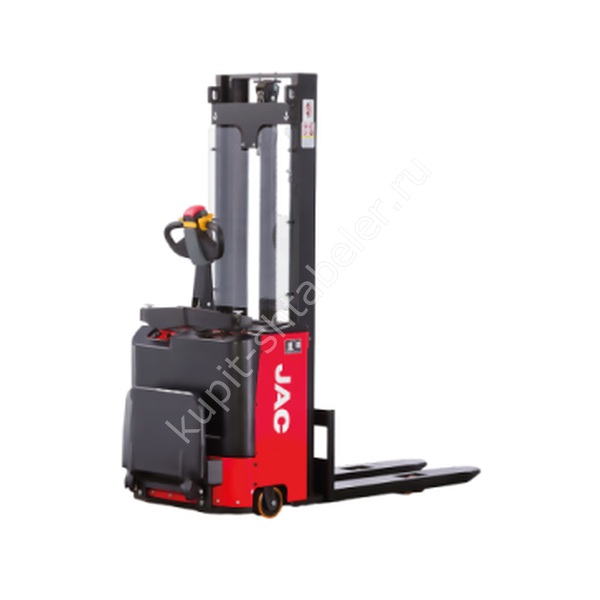

Фото серии
О модели
JAC CDD20-2600-2: точная модификация
Эта модификация выделена отдельной карточкой, потому что высота мачты и грузоподъёмность относятся к точному исполнению, а не ко всей серии. Для этой версии указаны: грузоподъёмность 2000 кг; подъём 2600 мм; длина вил 1150 мм.
Работа с палетой и стеллажом
Для модели предусмотрены электропередвижение и электрический подъём. Рабочую задачу проверяют сразу по трём значениям: масса груза, высота установки и положение центра тяжести.
Мачта и высота помещения
высота сложенной мачты 1822. Перед вводом в работу проверяют запас до потолка, светильников и спринклеров, а также высоту проёмов по маршруту.
Проходы и разворот
длина машины 1914; ширина 805; радиус поворота 1460; рабочий коридор 2302. Ширину прохода измеряют в рабочей зоне, а не только между стойками: учитывают поддон, свес груза и место разворота.
Батарея и зарядка
батарея 24/210; управление механическое рулевое. Ёмкость АКБ оценивают по числу циклов за смену, длине маршрута и времени на заряд. Зарядную зону готовят по инструкции к фактической батарее.
Пол и рабочий режим
Рабочий участок должен выдерживать суммарную массу штабелёра и палеты. Уклоны, края рампы и перепады высоты отмечают на схеме движения и проверяют по инструкции производителя.
Комплектация поставки
До выставления счёта согласуют мачту, параметры вил, батарею, зарядное устройство и оснащение рабочего места. Все выбранные позиции должны быть отражены в спецификации.
Приёмка техники
При получении сверяют шильдик, состояние вил и мачты, работу тормоза и органов управления. Нагрузочную проверку проводят поэтапно на подготовленном участке.
Что сообщить менеджеру
Менеджеру передают размеры и массу груза, рабочую высоту, план проходов, сведения о покрытии и график смены. По ним проверяют мачту, остаточную грузоподъёмность и батарею. Сведения сверяют с точным обозначением машины до оформления поставки.
Контроль исполнения JAC CDD20-2600-2
В заявке сохраняют полное обозначение модели: сокращение может привести к подбору другой мачты или грузоподъёмности. На объекте повторно измеряют самый узкий поворот и высоту ворот по реальному маршруту машины. Поставленную машину сопоставляют со спецификацией по мачте, колёсам, вилам и навесному оборудованию.
Проверенные параметры JAC CDD20-2600-2
- Грузоподъемность, кг: 2000
- Высота подъема, мм: 2600
- Размер вил (ДхШхТ), мм: 1150*180*55
- Высота мачты в сложенном состоянии, мм: 1822
- Управление: механическое рулевое
- Центр тяжести груза, мм: 600
- Высота мачты в разложенном состоянии, мм: 3112
- Общая длина, мм: 1914
- Ширина базы, мм: 805
- Размер вил (толщина*ширина*длина), мм: 1150*180*55
