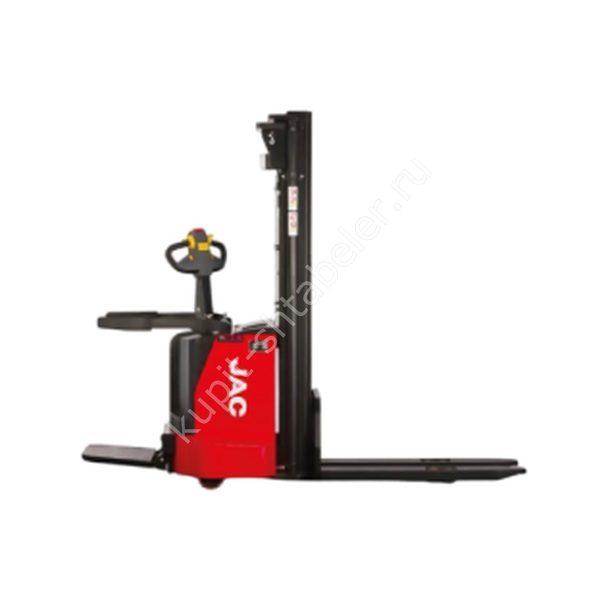

Фото серии
О модели
JAC CDD20-3000-1: точная модификация
Эта модификация выделена отдельной карточкой, потому что высота мачты и грузоподъёмность относятся к точному исполнению, а не ко всей серии. Для этой версии указаны: грузоподъёмность 2000 кг; подъём 3000 мм; длина вил 1150 мм.
Работа с палетой и стеллажом
Для модели предусмотрены электропередвижение и электрический подъём. Допустимую массу на верхнем ярусе уточняют по диаграмме мачты, особенно при длинном грузе или смещённом центре тяжести.
Мачта и высота помещения
высота сложенной мачты 2027. Перед вводом в работу проверяют запас до потолка, светильников и спринклеров, а также высоту проёмов по маршруту.
Проходы и разворот
длина машины 1914; ширина 805; радиус поворота 1460; рабочий коридор 2302. Ширину прохода измеряют в рабочей зоне, а не только между стойками: учитывают поддон, свес груза и место разворота.
Батарея и зарядка
батарея 24/210; управление механическое рулевое. Ёмкость АКБ оценивают по числу циклов за смену, длине маршрута и времени на заряд. Зарядную зону готовят по инструкции к фактической батарее.
Пол и рабочий режим
До начала эксплуатации проверяют ровность покрытия, допустимую нагрузку на пол и отсутствие резких перепадов. На уклонах штабелёр используют только в пределах, указанных производителем; стоянку и зарядку организуют на подготовленной площадке.
Комплектация поставки
В заказе отдельно фиксируют тип мачты, вилы, батарею, зарядное устройство и требуемые опции. Серийная фотография не подтверждает комплектацию конкретной машины, поэтому окончательным документом служит согласованная спецификация.
Приёмка техники
Приёмку начинают со сверки модели и комплектации. Затем осматривают вилы, цепи, мачту и колёса, проверяют торможение и выполняют пробный цикл без предельной нагрузки.
Что сообщить менеджеру
Менеджеру передают размеры и массу груза, рабочую высоту, план проходов, сведения о покрытии и график смены. По ним проверяют мачту, остаточную грузоподъёмность и батарею. Сведения сверяют с точным обозначением машины до оформления поставки.
Контроль исполнения JAC CDD20-3000-1
В заявке сохраняют полное обозначение модели: сокращение может привести к подбору другой мачты или грузоподъёмности. Для тесной зоны полезна пробная разметка корпуса и траектории вил до оформления поставки. Инструкцию и сервисный регламент привязывают к фактическому серийному номеру полученной машины.
Проверенные параметры JAC CDD20-3000-1
- Грузоподъемность, кг: 2000
- Высота подъема, мм: 3000
- Размер вил (ДхШхТ), мм: 1150*180*55
- Высота мачты в сложенном состоянии, мм: 2027
- Управление: механическое рулевое
- Центр тяжести груза, мм: 600
- Высота мачты в разложенном состоянии, мм: 3497
- Общая длина, мм: 1914
- Ширина базы, мм: 805
- Размер вил (толщина*ширина*длина), мм: 1150*180*55
