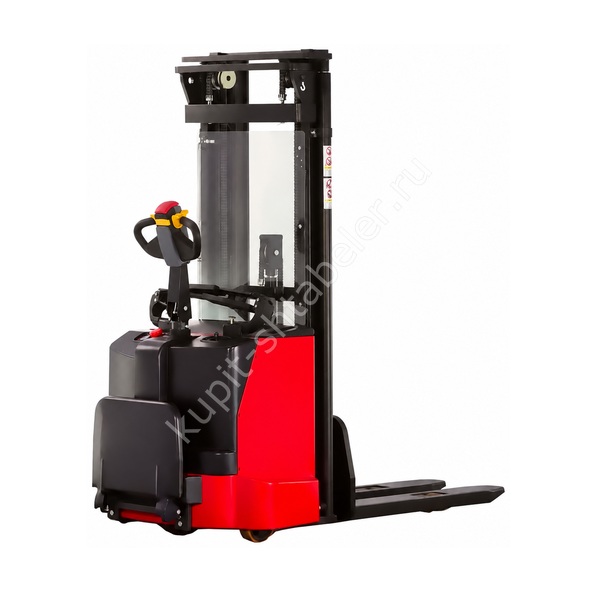

JAC CDD 20-30: параметры исполнения
В этой карточке указана модификация с номинальной нагрузкой 2000 кг и подъёмом до 3000 мм. На машине, в счёте и в паспорте должна стоять одна маркировка: JAC CDD 20-30. Длина вил составляет 1150 мм и ширину вил 570 мм.
Где использовать штабелёр
Исполнение с повышенной номинальной грузоподъёмностью предназначено для тяжёлых палет и интенсивной внутрискладской работы. Массу палеты, высоту установки и центр груза сверяют одновременно: при подъёме на верхние уровни допустимая нагрузка обычно ниже номинальной.
Мачта и маршрут
Рабочая высота закрывает типовые средние уровни стеллажей. До поставки сверяют высоту сложенной мачты с воротами, дверями и нижними коммуникациями по всему маршруту. В исходных данных указаны общая длина 1914 мм, ширина корпуса 808 мм, высота сложенной мачты 2010 мм. Замер выполняют с учётом порогов, уклонов и мест разворота. Масса машины указана как 957 кг; её учитывают при выборе транспорта и покрытия пола.
Палета и остаточная грузоподъёмность
Вилы длиной 1150 мм и ширину вил 570 мм рассчитаны на палетную работу. Если центр груза смещён вперёд или упаковка имеет большой свес, допустимую массу проверяют заново по диаграмме. Для верхних уровней запрашивают диаграмму остаточной грузоподъёмности именно для JAC CDD 20-30.
Батарея и режим работы
Перед поставкой уточняют установленную АКБ и зарядное устройство. Если штабелёр работает несколько смен, проверяют, хватает ли пауз на зарядку и предусмотрена ли безопасная зарядная зона. Зарядную зону организуют по инструкции к фактически установленной батарее.
Что проверить при получении
Пусковая проверка включает шильдик, заряд, работу органов управления и осмотр несущих узлов. Нагрузочный тест выполняют поэтапно, не начиная сразу с верхней балки и максимальной массы.
Данные для точного подбора
В заявке достаточно указать параметры груза, рабочую высоту, самый низкий проём и минимальный разворот. Если склад работает несколько смен, добавляют ожидаемое число палет и доступное время зарядки.
