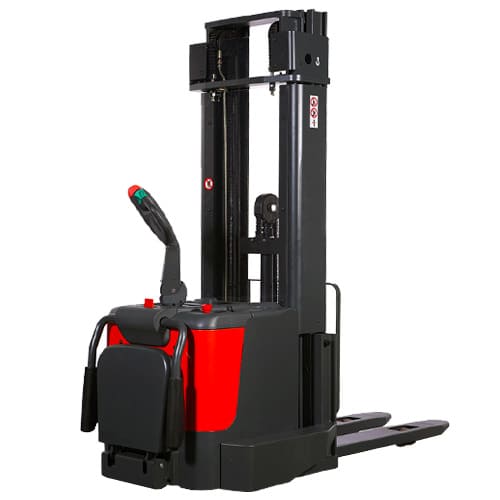

JAC CDD 20-33: параметры исполнения
Модель JAC CDD 20-33 поднимает груз массой до 2000 кг на высоту до 3300 мм. Перед оплатой обозначение сверяют целиком, поскольку соседние версии серии отличаются мачтой и массой. Длина вил составляет 1150 мм и ширину вил 570 мм.
Где использовать штабелёр
Исполнение с повышенной номинальной грузоподъёмностью предназначено для тяжёлых палет и интенсивной внутрискладской работы. Массу палеты, высоту установки и центр груза сверяют одновременно: при подъёме на верхние уровни допустимая нагрузка обычно ниже номинальной.
Мачта и маршрут
Рабочая высота закрывает типовые средние уровни стеллажей. До поставки сверяют высоту сложенной мачты с воротами, дверями и нижними коммуникациями по всему маршруту. В исходных данных указаны общая длина 1914 мм, ширина корпуса 808 мм, высота сложенной мачты 2127 мм. Замер выполняют с учётом порогов, уклонов и мест разворота. Масса машины указана как 977 кг; её учитывают при выборе транспорта и покрытия пола.
Палета и остаточная грузоподъёмность
Вилы длиной 1150 мм и ширину вил 570 мм рассчитаны на палетную работу. Если центр груза смещён вперёд или упаковка имеет большой свес, допустимую массу проверяют заново по диаграмме. Для верхних уровней запрашивают диаграмму остаточной грузоподъёмности именно для JAC CDD 20-33.
Батарея и режим работы
Перед поставкой уточняют установленную АКБ и зарядное устройство. Если штабелёр работает несколько смен, проверяют, хватает ли пауз на зарядку и предусмотрена ли безопасная зарядная зона. Зарядную зону организуют по инструкции к фактически установленной батарее.
Что проверить при получении
На выдаче проверяют отсутствие повреждений мачты и вил, состояние цепей, роликов и кабелей. После холостого цикла машину испытывают с грузом известной массы и только потом допускают к стеллажу.
Данные для точного подбора
Для подбора менеджеру передают массу и размеры палеты, отметку верхней балки, высоту ворот, ширину прохода и число циклов за смену. Эти данные позволяют проверить исполнение до выставления счёта.
