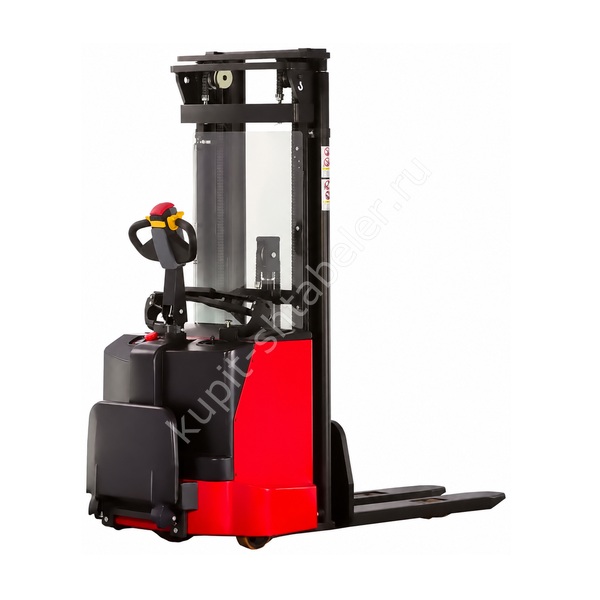

JAC CDD 20-50: параметры исполнения
В этой карточке указана модификация с номинальной нагрузкой 2000 кг и подъёмом до 5000 мм. На машине, в счёте и в паспорте должна стоять одна маркировка: JAC CDD 20-50. Длина вил составляет 1150 мм и ширину вил 570 мм.
Где использовать штабелёр
Исполнение с повышенной номинальной грузоподъёмностью предназначено для тяжёлых палет и интенсивной внутрискладской работы. Массу палеты, высоту установки и центр груза сверяют одновременно: при подъёме на верхние уровни допустимая нагрузка обычно ниже номинальной.
Мачта и маршрут
Высотное исполнение требует точного замера помещения и стеллажей. Нужно подтвердить проход сложенной мачты, свободное пространство над грузом и допустимую массу на верхнем рабочем уровне. В исходных данных указаны общая длина 2075 мм, ширина корпуса 1060 мм, высота сложенной мачты 2233 мм. Замер выполняют с учётом порогов, уклонов и мест разворота. Масса машины указана как 1550 кг; её учитывают при выборе транспорта и покрытия пола.
Палета и остаточная грузоподъёмность
Длина вил равна 1150 мм и ширину вил 570 мм. Перед работой проверяют, что вилы входят в карманы палеты без упора в настил и поддерживают груз по длине. Для закрытого дна или нестандартной тары нужен отдельный подбор. Для верхних уровней запрашивают диаграмму остаточной грузоподъёмности именно для JAC CDD 20-50.
Батарея и режим работы
Фактическое время работы зависит от режима склада. Частые подъёмы на полную высоту расходуют заряд иначе, чем горизонтальные перемещения. Поэтому батарею выбирают после оценки сменного задания. Зарядную зону организуют по инструкции к фактически установленной батарее.
Что проверить при получении
На выдаче проверяют отсутствие повреждений мачты и вил, состояние цепей, роликов и кабелей. После холостого цикла машину испытывают с грузом известной массы и только потом допускают к стеллажу.
Данные для точного подбора
В заявке достаточно указать параметры груза, рабочую высоту, самый низкий проём и минимальный разворот. Если склад работает несколько смен, добавляют ожидаемое число палет и доступное время зарядки.
