О модели

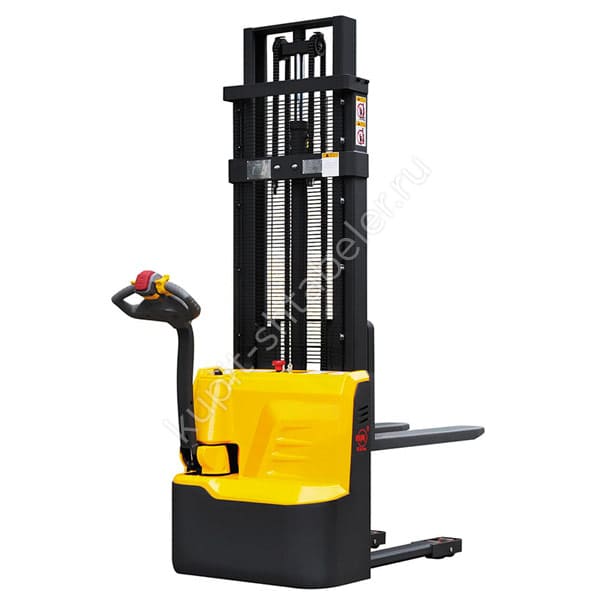

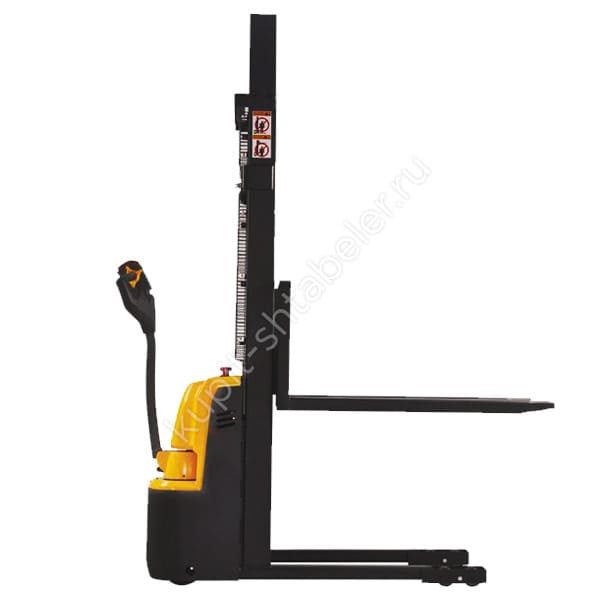

Самоходный TOR CDD10R-E 10/30 предназначен для перемещения паллет и работы со стеллажами. Номинальная грузоподъёмность составляет 1000 кг, подъём вил 3000 мм, длина вил 1150 мм. Движение и подъём выполняются электроприводом. Для выбора под склад важны масса на рабочем ярусе, размеры паллеты и маршрут: обозначение 10/30 не описывает все ограничения конкретной машины.
Рабочий ярус и грузовая диаграмма
Подъём на 3000 мм не означает сохранения номинальной нагрузки во всех условиях. Для каждого яруса сравните полную массу паллеты с допустимой нагрузкой на этой высоте по диаграмме поставляемого исполнения. Учитывайте центр тяжести: длинный груз и тяжёлая упаковка у переднего края поддона меняют условия подъёма. Средняя масса паллет за смену не подходит для проверки наиболее тяжёлой операции.
Измерьте высоту опорной балки и необходимый ход над ней, чтобы снять поддон с опоры. Верхнее положение вил 3000 мм не оставляет запаса для яруса на той же отметке. Проверьте пространство для поднятой мачты и груза под перекрытием. Если помещение имеет разные высоты потолка, отметьте их на схеме всех рабочих зон, а не только основного ряда стеллажей.
Совместимость паллеты с вилами
Вилы длиной 1150 мм сопоставляют с опорной частью поддона и направлением захода. Нужны размеры проёмов, расположение нижних досок и расстояние до соседней паллеты. Ширину вил и опорные части машины уточняют по согласованному исполнению. Для груза, выступающего за основание, отдельно проверяют положение центра тяжести и пространство при развороте; совпадение длины вил не решает эти вопросы.
Поворот перед стеллажом
Самоходное движение уменьшает необходимость вручную перемещать загруженную машину, но не отменяет требований к проходу. Проверьте место для поворота с вашей паллетой, положение рукояти и свободный подход оператора к ячейке. Размер прямого проезда и рабочий проход для установки груза различаются. На плане обозначьте колонны, выступающие паллеты и места встречного движения, затем согласуйте маршрут с габаритами штабелёра.
Пол, ворота и зарядка
Для CDD10R-E нужен подготовленный ровный устойчивый пол. Осмотрите стыки и участки, где машина переходит между помещениями. Для ворот сравнивают высоту сложенной мачты и полный транспортный габарит, а не подъём 3 м. Перед заказом согласуйте батарею, зарядное устройство и место зарядки. Фиксированное время работы нельзя определить по номинальной грузоподъёмности: нужны расстояния перевозки и частота подъёмов.
Проверка выбранного исполнения
В заявке сохраните название CDD10R-E 10/30 и приложите массу с размерами груза, уровни стеллажей, размеры ворот и схему проходов. По документации поставляемой машины проверьте габариты, диаграмму нагрузки, питание и комплектацию. При приёмке сверяют паспорт и шильдик, а перед работой осматривают вилы и ходовую часть, проверяют органы управления по инструкции. Данные другого CDD10R-E не заменяют такую сверку.
Вопросы о CDD10R-E 10/30
Можно ли поднять 1000 кг на высоту 3 м?
Номинал сам по себе этого не подтверждает. Нужны полная масса на вилах, положение центра тяжести и грузовая диаграмма именно выбранного исполнения. Для рабочего яруса сравнивают эти данные вместе, не перенося ограничения от машины с другой мачтой.
Как проверить ярус высотой около 3000 мм?
Измерьте опорную поверхность и запас для снятия поддона. Если балка находится на предельной высоте вил, необходимого хода над ней нет. Также проверьте высоту груза и свободное пространство для поднятой мачты.
Почему для прохода нужны размеры паллеты?
При повороте пространство занимает не только корпус, но и груз на вилах. Выступающая продукция увеличивает рабочую зону. Поэтому проход проверяют для вашей паллеты и выбранного исполнения штабелёра, а не по ширине пустой машины.
Вилы 1150 мм подойдут для любой складской тары?
Нет. Проверьте проёмы и опорные элементы основания, направление входа и расположение соседних грузов. Для нестандартной тары нужны её размеры и согласование с геометрией вил и опорных частей машины.
Что нужно для расчёта рабочего цикла?
Запишите расстояния перевозки, массу паллет, высоты подъёма и длительность рабочих периодов. Отметьте доступное место и время для зарядки. По этому набору согласуют питание конкретной машины; одно обозначение 10/30 не определяет продолжительность работы.
